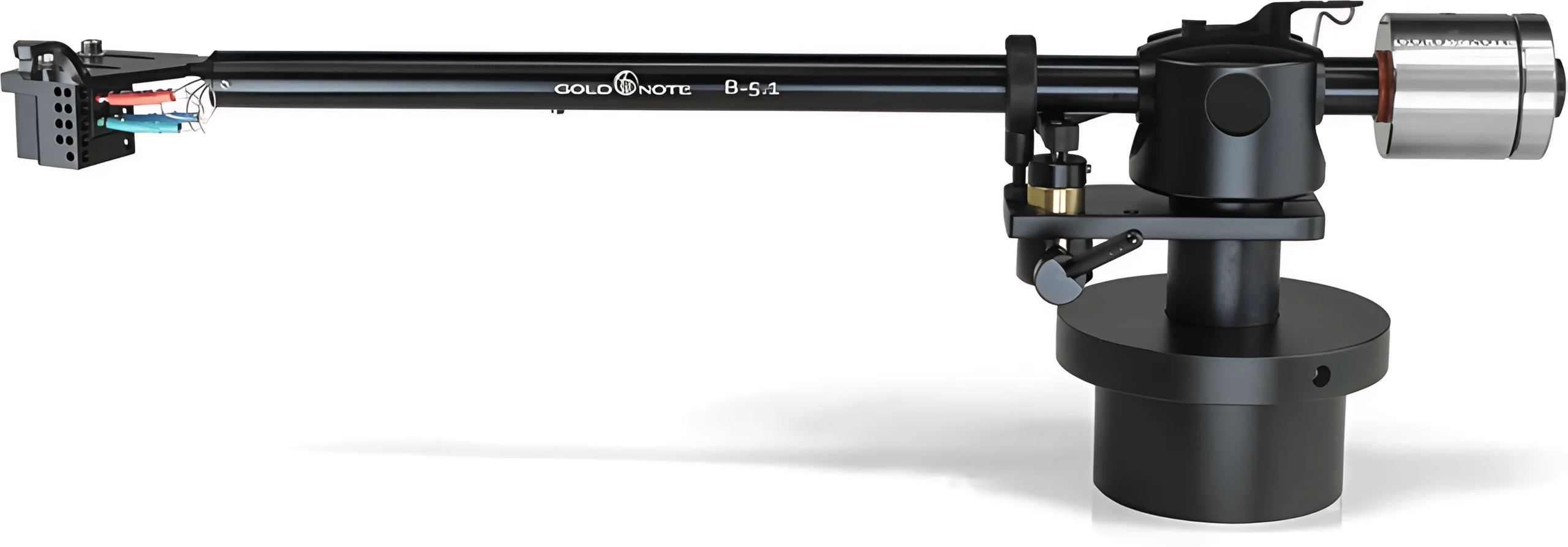

Gold Note B-5.1

El B-5.1 de Gold Note representa la culminación de más de treinta años de experiencia en el diseño de brazos de lectura. Este modelo de 9 pulgadas con rodamientos de bolas combina la artesanía italiana con componentes alemanes de alta precisión, ofreciendo una solución de lectura de vinilo compatible con prácticamente la totalidad de cápsulas del mercado de hasta 15 gramos.

Construcción mecánica: la precisión al servicio de la señal

El tubo del brazo, de aluminio 6000 rectificado, mide 12 mm de diámetro con un espesor de pared de 1 mm. Esta aleación, seleccionada por su combinación específica de rigidez y propiedades de amortiguación, forma una estructura recta que minimiza las resonancias parásitas. La elección de un tubo recto en lugar de curvado elimina las zonas de concentración de tensiones mecánicas y garantiza una transmisión uniforme de las vibraciones desde la cápsula.

Los cuatro micro-rodamientos de bolas constituyen el corazón técnico de este brazo. Fabricados en Alemania por GRW, una empresa especializada desde hace más de 50 años en rodamientos miniatura de alta precisión, estos componentes se producen en exclusiva para Gold Note según un pliego de condiciones estricto. GRW, con sede en Rimpar, cerca de Würzburg, emplea a más de 400 personas y fabrica 20 millones de rodamientos miniatura al año, con tolerancias de mecanizado submicrométricas. Los rodamientos del B-5.1 están sellados individualmente y embalados por separado para preservar su integridad durante el almacenamiento y el transporte. Este enfoque garantiza un funcionamiento silencioso y una total ausencia de holgura mecánica, elementos cruciales para la lectura de las micromodulaciones del surco del vinilo.

El sistema de pivote vertical utiliza ejes de acero inoxidable ajustados manualmente, mientras que el movimiento horizontal se confía a dos micro-rodamientos insertados directamente en el pivote principal rectificado. Esta configuración permite un movimiento fluido en ambos planos con una sensibilidad vertical de solo 4 mg, asegurando un seguimiento preciso de las modulaciones más delicadas.

Geometría y ajustes: polivalencia calculada

Con una longitud efectiva de 242 mm y un voladizo (overhang) de 19 mm, el B-5.1 adopta una geometría clásica para un brazo de 9 pulgadas. El ángulo de desviación (offset) de 24 grados y la masa efectiva dinámica de 10 gramos permiten el uso de una amplia gama de cápsulas, desde bobinas móviles de baja complianza hasta imanes móviles más flexibles.

El contrapeso de acero inoxidable mecanizado ofrece un amplio margen de ajuste para la fuerza de apoyo (VTF), calibrada a 0,186 N (19 g). Pesos adicionales opcionales permiten adaptar el brazo a cápsulas más pesadas, ampliando su compatibilidad más allá del límite estándar de 15 gramos. El sistema de doble contrapeso facilita el equilibrado preciso, especialmente útil al montar cápsulas con características mecánicas atípicas.

El ajuste del ángulo de lectura vertical (VTA) se realiza mediante una abrazadera de regulación en el eje de inserción de 23 mm de diámetro. Esta dimensión estandarizada garantiza la compatibilidad con la mayoría de los giradiscos del mercado. El azimut, crucial para el equilibrio de canales y la minimización de la distorsión, se ajusta directamente en el portacápsulas, permitiendo una alineación precisa de la punta de lectura en el surco.

Cableado interno: transmisión de la señal sin concesiones

El cableado interno AWG36 utiliza una construcción Litz con cobre OFC (Oxygen-Free Copper) de una pureza del 99,9999%. Esta tecnología, desarrollada inicialmente para aplicaciones de alta frecuencia, consiste en múltiples hilos individualmente aislados con un barniz esmaltado antes de trenzarse juntos. Cada hilo conduce la señal de forma independiente, reduciendo los efectos peliculares y las interferencias entre conductores.

El apantallamiento del cable Hyper Litz protege la señal de las interferencias electromagnéticas del entorno, especialmente importantes en la zona del brazo donde los niveles de señal son más bajos (unos pocos milivoltios en una cápsula de bobina móvil). El cableado mantiene una impedancia constante a lo largo de toda su longitud, preservando la integridad de la señal desde la cápsula hasta el preamplificador de fono.

El cable externo suministrado, de 1,5 metros de longitud, utiliza un conector DIN de 4 polos estándar en el lado del giradiscos y clavijas RCA en el lado de la amplificación. Esta configuración permite reemplazar fácilmente el cable si fuera necesario, manteniendo al mismo tiempo una conexión de calidad constante.

Funcionalidades prácticas y ergonomía

El elevador hidráulico integrado protege la punta de lectura al final de la cara. Su mecanismo con amortiguación fluida asegura una subida progresiva del brazo sin tirones, evitando cualquier riesgo de salto o deslizamiento lateral de la cápsula. Este sistema, completamente mecánico, no requiere ajustes y mantiene sus características con el paso del tiempo.

El anti-skating utiliza un sistema de hilo con cinco posiciones de ajuste. Este método tradicional pero probado aplica una fuerza lateral calibrada para compensar la tendencia natural del brazo a ser atraído hacia el centro del disco. Las cinco posiciones permiten adaptar la compensación a diferentes fuerzas de apoyo y tipos de cápsulas.

El acabado en aluminio anodizado negro confiere al brazo una estética sobria que se integra armoniosamente con los giradiscos contemporáneos. La anodización también ofrece una protección duradera contra la corrosión y los arañazos, preservando el aspecto del brazo a lo largo de los años de uso.

Características técnicas

Tipo y rodamientos

• Brazo de lectura con rodamientos de bolas de 9 pulgadas (229 mm)
• 4 microrodamientos de bolas de alta precisión
  • Fabricación alemana por GRW, en exclusiva para Gold Note
  • Rodamientos sellados y embalados individualmente
  • Garantizan una durabilidad óptima y un seguimiento silencioso

Geometría

• Longitud efectiva: 242 mm
• Desplazamiento: 19 mm
• Ángulo de desviación: 24°
• Masa efectiva dinámica: 10 g

Construcción

• Tubo de brazo recto en aleación de aluminio serie 6000
  • Rectificado, diámetro 12 mm, grosor 1 mm
• Eje de inserción: 23 mm
• Contrapeso de acero inoxidable
  • Amplia compatibilidad con cápsulas
  • Pesos adicionales disponibles
• Acabado: aluminio anodizado negro

Ajustes

• Fuerza de apoyo vertical (VTF): 0,186 N (19 g)
• Ángulo de lectura vertical (VTA): regulable mediante collar
• Azimut: ajustable a nivel del portacápsulas
• Compensación antideslizamiento: por hilo, ajuste de 5 posiciones
• Elevador: hidráulico

Cableado

• Cableado interno: AWG36 Hyper Litz apantallado, cobre OFC 99,9999 %
• Cableado externo: cable a medida de 1,5 m DIN de 4 polos a RCA (incluido)

Dimensiones y peso

• Longitud efectiva: 242 mm
• Peso: 195 g (sin contrapeso)

Acabados disponibles

• Pivote y cabezal: aluminio anodizado negro
• Brazo: aluminio anodizado negro
• Contrapeso: acero inoxidable
• Base de elevación hidráulica: negro

Puntos fuertes

• Fabricación artesanal italiana con atención al detalle
• Rodamientos GRW exclusivos para un seguimiento fluido y silencioso
• Rigidez óptima gracias a la aleación de aluminio serie 6000
• Compatibilidad universal con la mayoría de cápsulas del mercado
• Diseño elegante y refinado, pensado para platos de alta gama
