Chief VCTUB negro
Presentación
Un proyector láser de 30 o 40 kilos suspendido del techo plantea dos problemas. Primero hay que sostenerlo sin ceder durante años y, después, ajustar la imagen al milímetro sobre la pantalla sin desmontarlo todo con cada retoque. Este soporte universal de gran tamaño responde a ambos: admite hasta 68 kg y sus ajustes finos se realizan a mano, mediante ruedas de ajuste, una vez instalado el aparato.
Una capacidad de 68 kg en un formato compacto

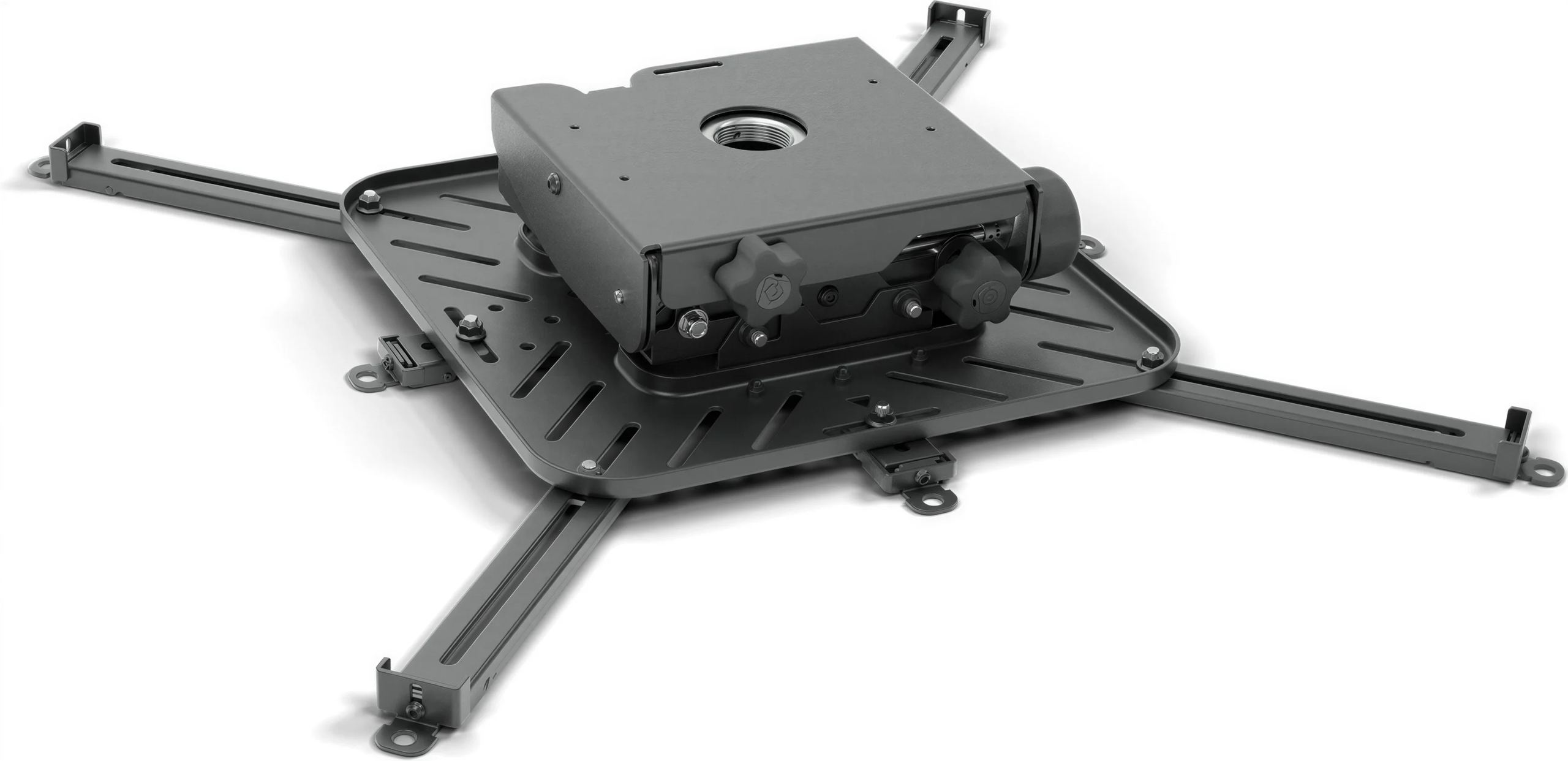

El VCTUB es el modelo XL de la gama VCT de Chief. Admite proyectores de 22,7 a 68 kg, es decir, los grandes modelos láser que se instalan en una sala dedicada frente a una pantalla grande. Sustituye al VCM, cuya función conserva con una carcasa un 30 % menos gruesa y un 25 % más ligera. Aun así, el soporte pesa 14,3 kg y mide 53,5 × 19,3 × 19,3 cm: una pieza de herrajería robusta, pero lo bastante compacta para mantener la discreción en lo alto de la sala. Las ruedas de ajuste y la tornillería son negras, como el resto del cuerpo, sin piezas cromadas que reflejen la luz de la pantalla. Existe una versión blanca para techos claros.
Tres ejes de ajuste, sin herramientas
Alinear una imagen proyectada implica actuar sobre tres movimientos. El cabeceo inclina el proyector hacia arriba o hacia abajo, con un recorrido de ±20 %. El alabeo corrige una inclinación lateral, cuando la imagen se inclina hacia un lado (±5°). La guiñada hace girar el aparato en horizontal: ±10° en el ajuste fino y una rotación libre de 360° para la orientación inicial. Cada uno de estos ejes se ajusta de forma independiente, de modo que corregir una inclinación lateral no altera la altura de la imagen ya ajustada.
El sistema MicroZone de Chief se basa en engranajes reductores. En el cabeceo, la relación de 100 a 1 significa que una vuelta completa de la rueda de ajuste solo desplaza el aparato una fracción de grado, algo importante cuando la pantalla está a cinco o seis metros y una desviación mínima se traduce en varios centímetros sobre ella. Este ajuste se realiza a mano o con una llave de vaso de 13 mm cuando resulta difícil acceder al soporte. Una vez encontrada la posición, el mecanismo PrecisionSet bloquea el cabeceo, mientras que unas contratuercas bloquean el alabeo y la guiñada: la imagen ya no se mueve, aunque alguien golpee el proyector al cambiar una lámpara o quitar el polvo.
Una interfaz universal incluida de serie

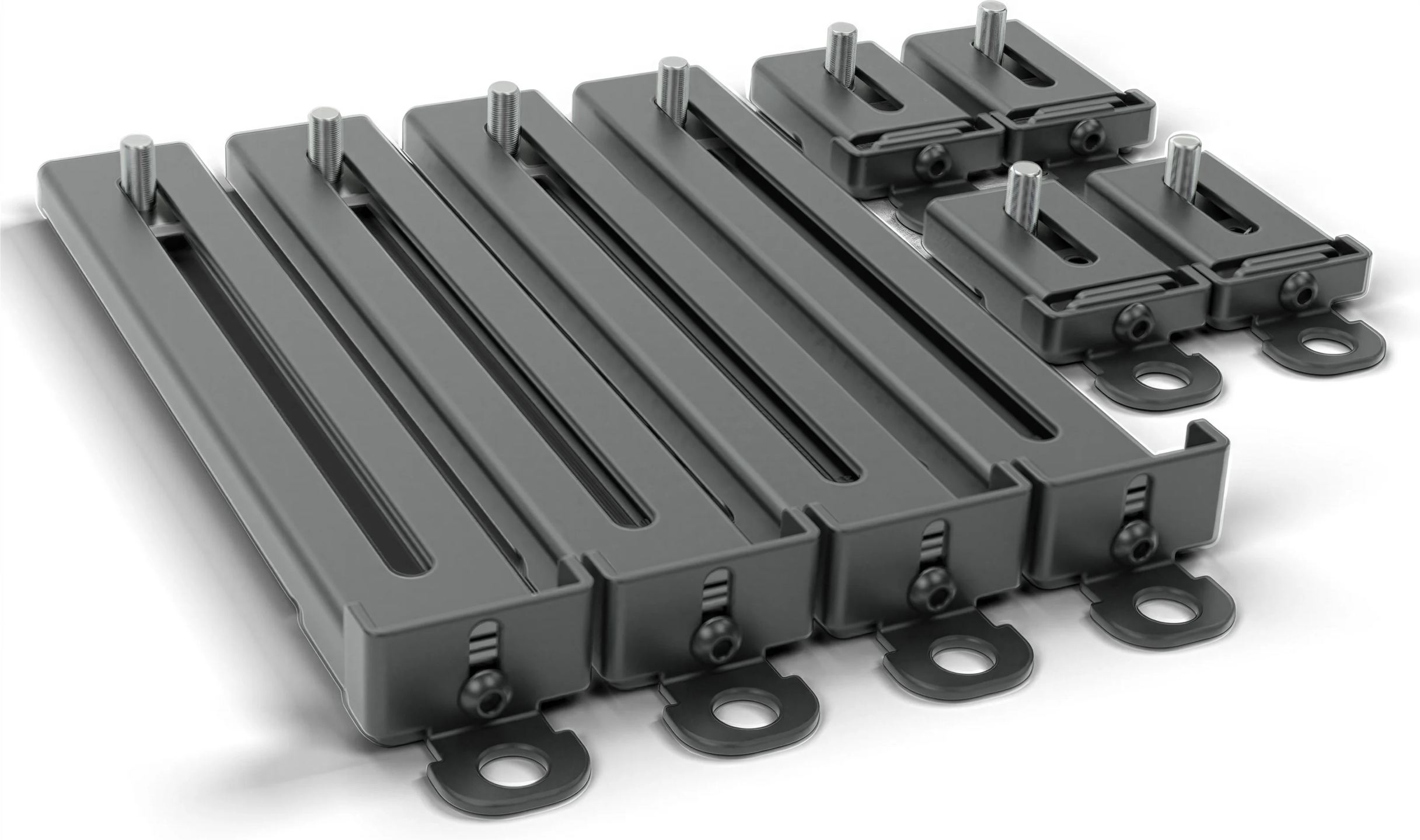

Cada proyector tiene sus propios puntos de fijación bajo el chasis, y la separación entre ellos varía mucho de un modelo a otro. El VCTUB se suministra con la interfaz universal HCUB, una placa dimensionada para admitir la mayoría de los patrones de perforación que quedan dentro de su superficie. La acompañan dos juegos de brazos: unos cortos para los proyectores cuyos puntos de fijación están próximos entre sí, lo que evita ocupar demasiado espacio bajo el aparato, y otros largos para los chasis más anchos. Cuando un modelo queda fuera de estas medidas, Chief fabrica interfaces específicas para determinados proyectores. Comprobar el peso del aparato y la separación entre sus insertos antes de realizar el pedido sigue siendo el primer paso.
Instalación exclusivamente sobre tubo CMS
El VCTUB se fija únicamente a los tubos CMS de Chief. Este tubo, que debe comprarse por separado junto con su fijación de techo, determina la altura a la que quedará el objetivo: su longitud se elige según la altura del techo y la posición de la pantalla, para que el haz llegue alineado con ella. Esta limitación tiene una ventaja, ya que permite bajar el proyector por debajo de un techo alto o atravesar un falso techo para alcanzar la estructura portante. Con un conjunto que puede superar los 80 kg (soporte y proyector incluidos), el anclaje debe realizarse en hormigón o en una vigueta, nunca únicamente en una placa de yeso, y la instalación se realiza entre dos personas.
Especificaciones técnicas
Soporte de proyector
- Carga máxima: 68 kg
- Ajuste MicroZone
- Compatible únicamente con los tubos CMS
Rotación
- Inclinación vertical: ±20°
- Inclinación horizontal: ±5°
- Rotación: 360°
Características generales
- Dimensiones (L × A × P): 53,50 × 19,30 × 19,30 cm
- Peso: 14,30 kg
Preguntas frecuentes
¿Qué diferencia hay entre el VCTUB y el VCTUW?
Solo el color. El VCTUW es la versión blanca del mismo soporte, con la misma capacidad, los mismos ajustes y la misma interfaz universal. El negro pasa desapercibido en una sala oscura con paredes oscuras, el blanco en un techo pintado de blanco.
¿Se puede instalar en él un videoproyector de menos de 22 kg?
El rango de uso del VCTUB comienza en 22,7 kg. Por debajo, el soporte está sobredimensionado: es más pesado, más voluminoso y sus mecanismos están calibrados para una carga considerable. Un soporte de menor tamaño resulta más adecuado para un proyector compacto.
¿El ajuste mecánico permite prescindir de la corrección trapezoidal del videoproyector?
Ese es precisamente su interés. La corrección trapezoidal digital endereza la imagen deformando la señal, lo que sacrifica parte de los píxeles y puede suavizar los detalles. Alinear físicamente el proyector frente a la pantalla mediante el cabeceo, el alabeo y la guiñada permite mantener la imagen en su resolución original. El desplazamiento óptico del objetivo (lens shift), cuando el aparato dispone de él, complementa este ajuste sin pérdidas.
¿Cómo elegir la longitud del tubo CMS?
Se mide la distancia entre el techo y la altura a la que debe situarse el objetivo y, a continuación, se resta la altura del soporte (19,3 cm) y el grosor del proyector por debajo de sus puntos de fijación. La posición ideal del objetivo depende del rango de desplazamiento óptico del aparato, indicado en su manual: esta cifra determina a qué altura debe situarse con respecto al borde superior o inferior de la pantalla.
¿Se instala el VCTUB bajo un falso techo?
Sí, siempre que el tubo atraviese el falso techo para fijarse a la losa o a la estructura superior. Un embellecedor puede cubrir el paso del tubo. Las placas y estructuras de los falsos techos no están diseñadas para soportar una carga de este tipo.
¿Hay que darle la vuelta al proyector para instalarlo en el techo?
Sí, el aparato se monta boca abajo, con las patas hacia el techo. Todos los videoproyectores incluyen en su menú un modo «techo» o «proyección frontal invertida» que coloca la imagen en la orientación correcta.
¿Este soporte es compatible con un proyector de tiro ultracorto?
No. Un modelo de tiro ultracorto se coloca a pocos centímetros de la pared, sobre un mueble bajo situado debajo de la pantalla. El VCTUB sirve para proyectores de tiro estándar o largo, instalados a varios metros de la pantalla, a menudo al fondo de la habitación.
