Michell Engineering Pack REVOLV + T8 + Cusis E (Low)

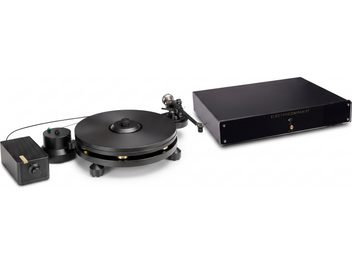

Entre la TecnoDec, sobria y minimalista, y la Gyro con suspensión, Michell ha situado un tocadiscos que retoma varias soluciones de la segunda sin su suspensión. Este conjunto combina la Revolv con el brazo T8 y la cápsula Cusis E de bobina móvil, para ofrecer un equipo Michell completo desde el plato hasta el diamante. El tocadiscos se diseña, fabrica y ensambla a mano en el Reino Unido. Solo queda añadir un preamplificador de fono adecuado para cápsulas de bajo nivel de salida.

Un chasis rígido que descansa directamente sobre sus patas

El chasis de la Revolv está mecanizado a partir de una placa de aluminio de calidad aeronáutica de 19 mm de grosor. A diferencia de la Gyro, no está suspendido sobre muelles: el cojinete, el plato y el brazo están unidos a un mismo bloque rígido, y las vibraciones captadas durante la reproducción se dirigen hacia el soporte en lugar de oscilar dentro del mecanismo. El brazo se fija mediante una base de aluminio mecanizado, lo que garantiza un acoplamiento firme entre la cápsula y el disco. Cada pata incorpora seis apoyos de Sorbothane, un polímero amortiguador que filtra las vibraciones procedentes del suelo o del mueble de soporte. Esta elección tiene una contrapartida: al no tener suspensión, la Revolv depende más de la calidad de su soporte, que conviene que sea estable, pesado y esté perfectamente nivelado. Sobre un suelo de madera flexible que transmite las pisadas, una balda de pared es una buena opción.

El plato es de Delrin, un poliacetal denso y poco resonante, rodeado de masas de latón de 10 mm alojadas en su periferia. Situar el peso lejos del centro aumenta la inercia: el plato se comporta como un volante de inercia y resiste mejor las pequeñas fluctuaciones de velocidad que el oído percibe como lloro. Un prensadiscos incluido mantiene el disco contra el plato para limitar sus propias vibraciones.

El cojinete invertido heredado de la Gyro

La Revolv utiliza el cojinete principal invertido que ha dado fama a la Gyro. En un cojinete convencional, el plato gira sobre una bola situada en el fondo de un alojamiento. En Michell, el punto de giro se encuentra en la parte superior del eje, lo más cerca posible del centro de gravedad del plato, lo que estabiliza su rotación. Una ranura helicoidal hace circular el aceite por toda la altura del eje mientras el plato gira: la lubricación se mantiene constante, la rotación es silenciosa y el desgaste del cojinete es muy reducido con el paso de los años.

Un motor separado del tocadiscos

El motor está alojado en un bloque pesado e independiente situado junto al tocadiscos, sin más conexión con él que la correa. Sus vibraciones no llegan al chasis ni, por tanto, a la cápsula, que lee surcos cuyos relieves se miden en micras. La carcasa del motor y la fuente de alimentación externa están mecanizadas a partir de bloques macizos de aluminio aeronáutico: estas envolventes rígidas, casi sin juntas, también bloquean las interferencias radioeléctricas. El conjunto está conectado a masa mediante un cable apantallado.

El cambio de velocidad se realiza electrónicamente, mediante un botón en la fuente de alimentación, entre 33 1/3 y 45 revoluciones por minuto, sin necesidad de desplazar la correa sobre una polea.

El brazo T8, una evolución del T2

El T8 sucede al T2 en la gama de brazos Michell y retoma su principio reforzando la mecánica. El alojamiento del cojinete vertical es ahora de aluminio, el manguito se ha rediseñado y el eje del cojinete vertical es de acero inoxidable. Estas modificaciones aumentan la rigidez y la estabilidad del brazo, y limitan los movimientos parásitos y las resonancias. Los rodamientos se emparejan a mano y el tubo del brazo se ha diseñado para presentar el menor número posible de puntos de resonancia.

Con 11 g de masa efectiva, el T8 es un brazo ligero. La masa efectiva designa el peso que «ve» la cápsula cuando sigue el surco: un brazo ligero reacciona rápidamente a las ondulaciones del disco y resulta adecuado para cápsulas con una suspensión bastante firme, como la Cusis E. El cableado interno es de cobre de baja masa, y el brazo termina en unos cables de fono de baja capacitancia equipados con conectores de calidad. El T8 no se comercializa por separado: Michell lo suministra únicamente montado en sus propios tocadiscos.

Cusis E, una cápsula de bobina móvil de bajo nivel

La Cusis E abre la gama de cápsulas Michell. Funciona según el principio de la bobina móvil (MC): unas bobinas diminutas se desplazan dentro de un campo magnético fijo, a diferencia de las cápsulas de imán móvil (MM), más habituales. El conjunto móvil es más ligero, lo que favorece la delicadeza de la lectura y la rapidez de los ataques. El imán de samario-cobalto, asociado a hierro puro, crea un campo magnético muy estable. Las bobinas se enrollan con precisión con hilo de cobre puro de 30 µm sobre una armadura ultraligera, montada en un amortiguador ajustado para seguir fielmente el surco. Michell ajusta para cada modelo Cusis el número de espiras, la tensión de salida y el material del cuerpo en función de la aguja empleada.

La punta de lectura es un diamante de perfil elíptico, más fino en el sentido del surco que un diamante cónico: se adapta mejor a las modulaciones rápidas y reproduce los agudos con mayor precisión. Está montado sobre un cantilever (portaagujas) de aluminio. El cuerpo de acetal de alta densidad está fijado a un amplio chasis de aluminio que absorbe las vibraciones y sirve de base rígida al conjunto. La fuerza de apoyo recomendada es de 2 g y la respuesta en frecuencia se extiende de 20 Hz a 25 kHz.

Un equipo que se completa con un previo MC

Con una tensión de salida de 0,35 mV, la Cusis E entrega una señal unas diez veces más débil que una cápsula MM. Requiere una entrada de fono MC de alta ganancia y bajo ruido, del orden de 60 dB o más, o un transformador elevador situado antes de una entrada MM. El previo debe permitir una carga de 100 Ω para la cápsula, valor recomendado por Michell para una impedancia interna de 4,5 Ω. El tocadiscos no incorpora ningún preamplificador: la salida del brazo se conecta a este previo de fono, y el cable de masa se conecta a su borne específico para evitar el zumbido.

La Revolv está pensada para evolucionar con su propietario. Su diseño permite mejorar el conjunto por etapas en lugar de cambiar de tocadiscos, empezando por la cápsula, el elemento más sencillo de sustituir.

Tocadiscos REVOLV

Construcción y materiales

• Chasis de aluminio macizo de 19 mm
  • Mecanizado de precisión para una rigidez máxima
  • Diseño sin suspensión para un anclaje mecánico directo
• Plato de Delrin con masa periférica
  • Pesos periféricos de latón de 10 mm para una mayor inercia
  • Acoplamiento rígido del brazo mediante una plataforma de aluminio mecanizado
• Fabricación artesanal
  • Diseñado, fabricado y ensamblado a mano en el Reino Unido
  • Ingeniería atemporal y diseño minimalista

Sistema de motor y aislamiento

• Bloque motor independiente aislado y blindado
  • Reduce drásticamente la transmisión de vibraciones a los componentes sensibles
  • Preserva el detalle y la claridad musical
• Fuente de alimentación blindada con selección electrónica de velocidad
  • Motor y fuente de alimentación mecanizados a partir de bloques de aluminio aeronáutico
  • Carcasas rígidas que bloquean las interferencias de RF
• Conexión a tierra y cableado blindado
  • Conjunto conectado a tierra e interconectado mediante cable blindado
  • Garantiza una ruta de señal pura y una calidad de audio excepcional

Estabilidad y amortiguación

• Pies aislantes de Sorbothane
  • Seis puntos de disipación de vibraciones
  • Amortiguación óptima para preservar la fidelidad sonora
• Cojinete principal monohelicoidal invertido con circulación de aceite
  • Garantiza una rotación estable y silenciosa
  • Contribuye a la precisión y la claridad de la reproducción musical
• Arquitectura mecánica optimizada
  • Anclaje directo sin suspensión
  • Estabilidad absoluta del sistema de motor

Capacidad de ampliación y accesorios

• Plataforma ampliable
  • Arquitectura preparada para incorporar futuras mejoras
  • Un tocadiscos que puede seguir mejorando y en el que puede invertir durante años
• Accesorios incluidos
  • Cubierta antipolvo
  • Prensador de discos

Brazo T8 Tonearm

Rendimiento y calidad sonora

• Brazo de lectura audiófilo de muy alto nivel
• Mejora notable de la rigidez y la estabilidad respecto al modelo T2
• Reproducción sonora extremadamente detallada y natural

Especificaciones mecánicas

• Masa efectiva: baja (11 g)
• Distancia de montaje: 222 mm (medida desde el centro del plato hasta el centro del brazo)
• Compatibilidad: tocadiscos Michell de la serie Gyro

Diseño y construcción

• Cojinetes de precisión emparejados a mano
• Diseño avanzado del tubo del brazo para una reducción máxima de las resonancias
• Cableado interno de cobre de baja masa
• Cables de fono de baja capacitancia equipados con conectores de alta gama

Contenido de la caja

• Tocadiscos Michell Gyro con chasis, plato y cojinete
• Bloque motor desacoplado
• Fuente de alimentación externa blindada
• Cubierta acrílica
• Prensador de discos Michell
• Correa de transmisión
• Cables de conexión y puesta a tierra
• Manual de usuario

Cápsula Cusis E

Construcción física

• Tipo: cápsula de bobina móvil (MC)
• Punta de lectura: elíptica
• Cantiléver: aluminio
• Chasis: chasis ancho de aluminio
• Cuerpo: acetal de alta densidad

Rendimiento de audio

• Fuerza de apoyo: 2,0 g
• Respuesta en frecuencia: 20 Hz – 25 000 Hz
• Separación de canales: 23 dB
• Equilibrio de canales: < 1 dB
• Capacidad de seguimiento: 70 µ / 2,0 g
• Compliancia: 8 × 10⁻⁶ cm / dina

Características eléctricas

• Tensión de salida: 0,35 mV
• Carga recomendada: 100 Ω
• Impedancia interna: 4,5 Ω
• Bobinado: cobre puro de 30 μm, enrollado con precisión

Diseño técnico

• Imán: samario-cobalto combinado con hierro puro para un campo magnético estable
• Amortiguador: diseñado para un seguimiento preciso del surco
• Optimización: cada elemento (número de espiras, salida, cuerpo) se adapta al perfil de la aguja para una reproducción óptima

Información general

• Masa: 8,9 g
• Rodaje recomendado: > 40 horas
