Isol-8 Axis 20

ISOL-8 Axis 20: bloqueador de componente continua de 16 A

Los amplificadores grandes tienen transformadores grandes, y son estos los que más zumban cuando la red eléctrica presenta una componente continua. Esta caja de acero negro se intercala entre la toma de pared y el amplificador y bloquea esa componente, sin limitar la corriente que requiere el aparato: admite 16 A de forma continua. Su entrada IEC C20 de cobre chapado en rodio y su disyuntor lo sitúan un peldaño por encima del Axis 10, con el mismo formato compacto.

El transformador toroidal y la tensión continua

Sobre el papel, la red eléctrica suministra una onda sinusoidal perfecta. En realidad, algunos aparatos domésticos con un consumo desequilibrado le añaden una ligera tensión continua. Un transformador toroidal, presente en la mayoría de los amplificadores de potencia, la acusa de inmediato: parte de su núcleo se satura, los devanados vibran y el chasis zumba. Cuanto más voluminoso es el transformador, más se oye el ruido, de ahí el interés de un modelo de alta intensidad para las etapas de potencia y los amplificadores integrados con fuentes de alimentación generosas.

El Axis 20 utiliza el circuito Axis desarrollado por ISOL-8 para sus acondicionadores de red, aquí en una caja independiente. La corriente alterna pasa, la componente continua se bloquea y el transformador deja de vibrar.

16 A para los amplificadores exigentes

Con 16 A de forma continua, es decir, unos 3 700 W a 230 V, el Axis 20 puede acompañar a un amplificador de clase A, un integrado de alta potencia o una etapa monofónica. Este margen importa, ya que el consumo de un amplificador en los picos es muy superior a su valor medio. Solo tiene una salida Schuko en la versión europea: una etapa por Axis 20, por lo tanto, dos para una pareja de etapas monofónicas.

Para alcanzar esta intensidad, ISOL-8 ha sustituido la entrada C14 del Axis 10 por una IEC C20, prevista para 16 A, con contactos de cobre puro chapado en rodio. La protección corre a cargo de un disyuntor que también sirve de interruptor: permite cortar la alimentación del amplificador sin tocar la toma de pared y rearmarlo tras una sobrecarga sin cambiar ningún fusible.

El Axis 20 se limita a bloquear la componente continua. El filtrado de interferencias de alta frecuencia corresponde a los acondicionadores MiniSub y SubStation de ISOL-8, algunas de cuyas versiones incorporan el mismo circuito Axis.

Una caja discreta detrás del amplificador

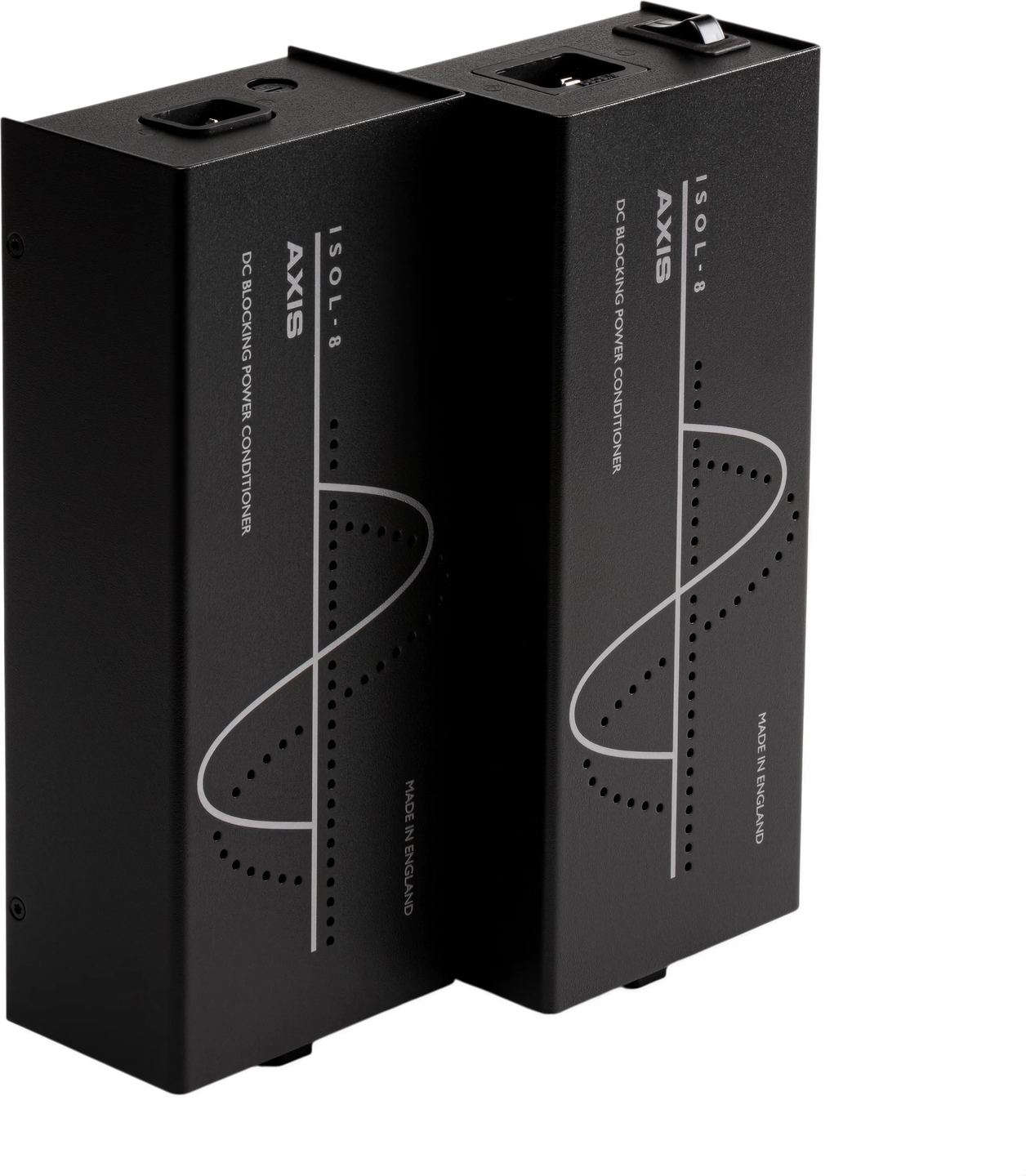

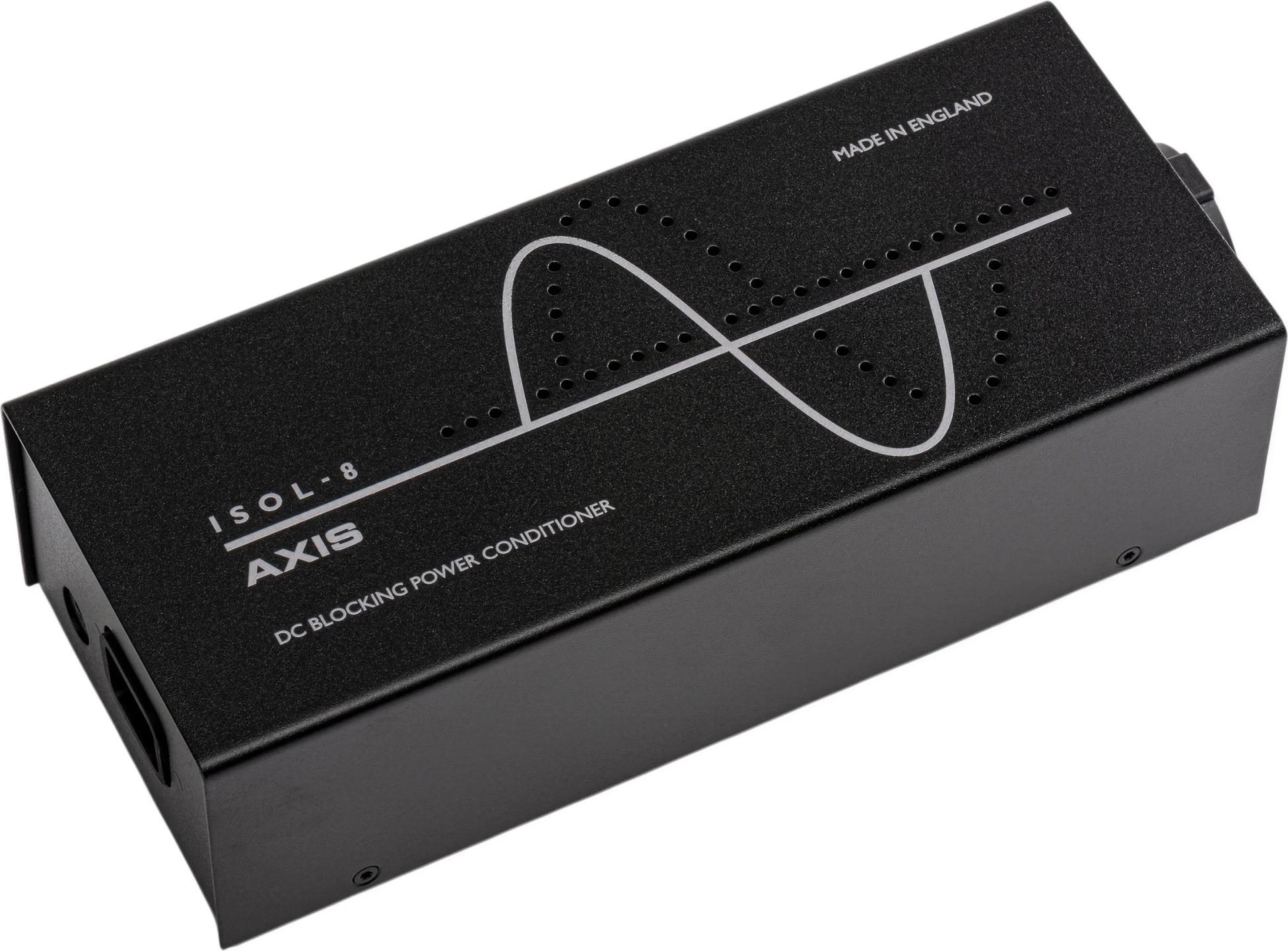

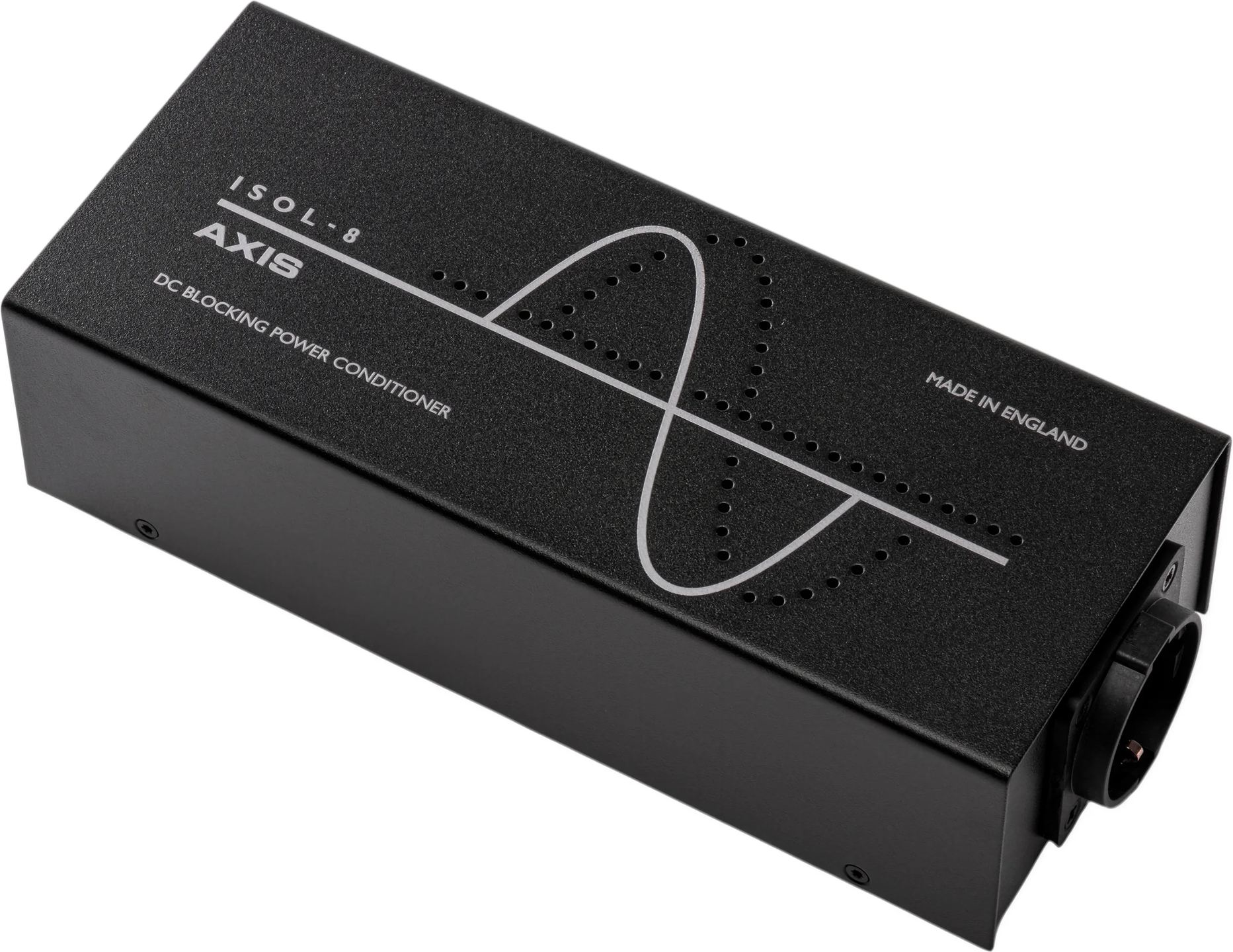

El chasis de acero negro mide 240 × 100 × 68 mm y pesa 1,5 kg, con el mismo formato que el Axis 10. Se coloca en el suelo o en una estantería junto al amplificador. El cable de entrada no está incluido: se necesita un cable terminado en un conector IEC C19, menos habitual que el C13. Los cables IsoLink Vertex y Vector de ISOL-8 están disponibles con esta terminación.

Características técnicas

Función y alimentación

• Tipo: bloqueador de componente continua autónomo
• Corriente nominal: 16 A
• Tensión de alimentación:
  • Versión europea: 220–240 V CA
  • Versión 117 V: 100–127 V CA
• Protección: disyuntor que también actúa como interruptor

Conexiones de red eléctrica

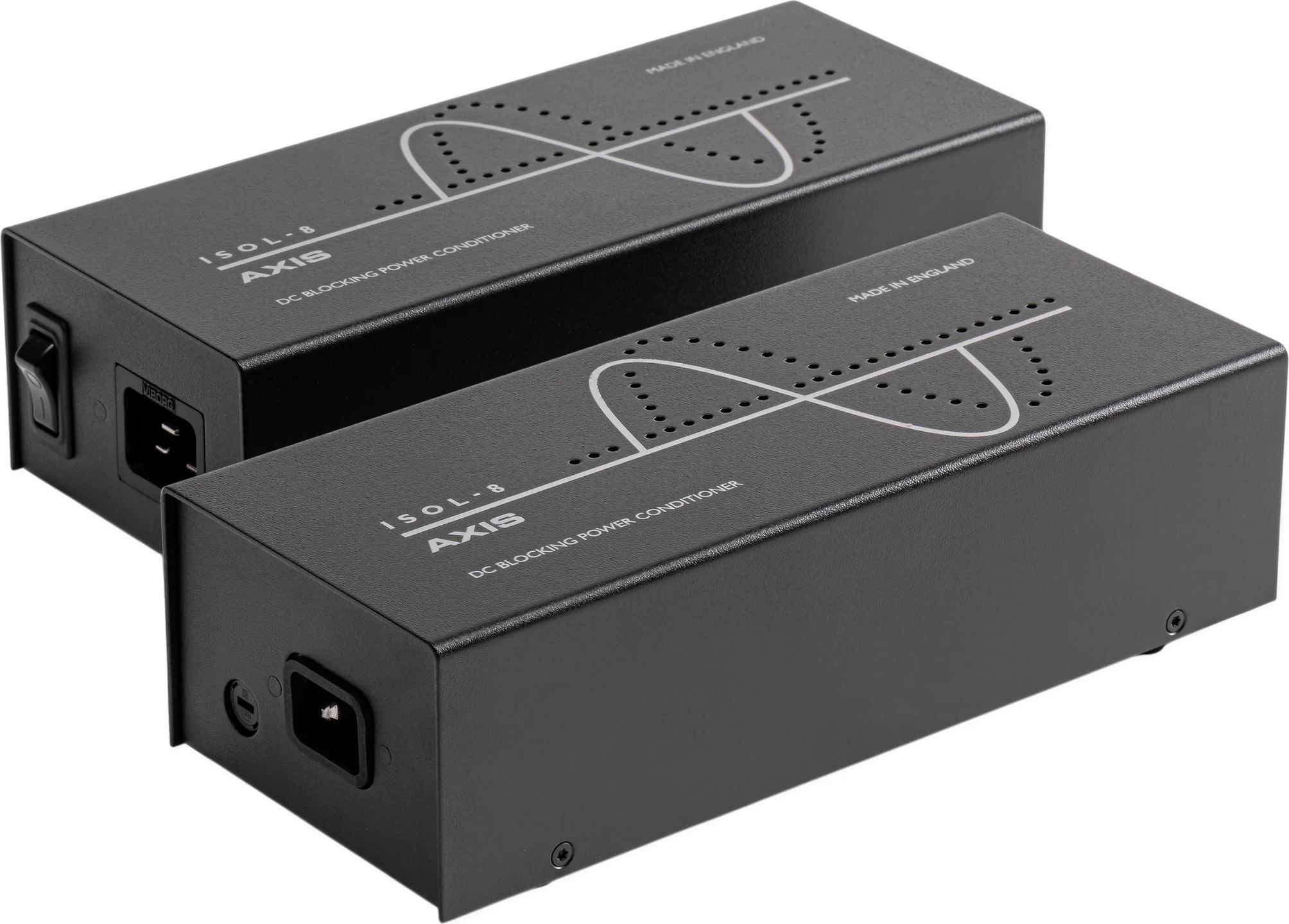

• Entrada de red: conector IEC C20 de cobre puro chapado en rodio
  • Compatible con un cable con conector C19
  • Cable no incluido

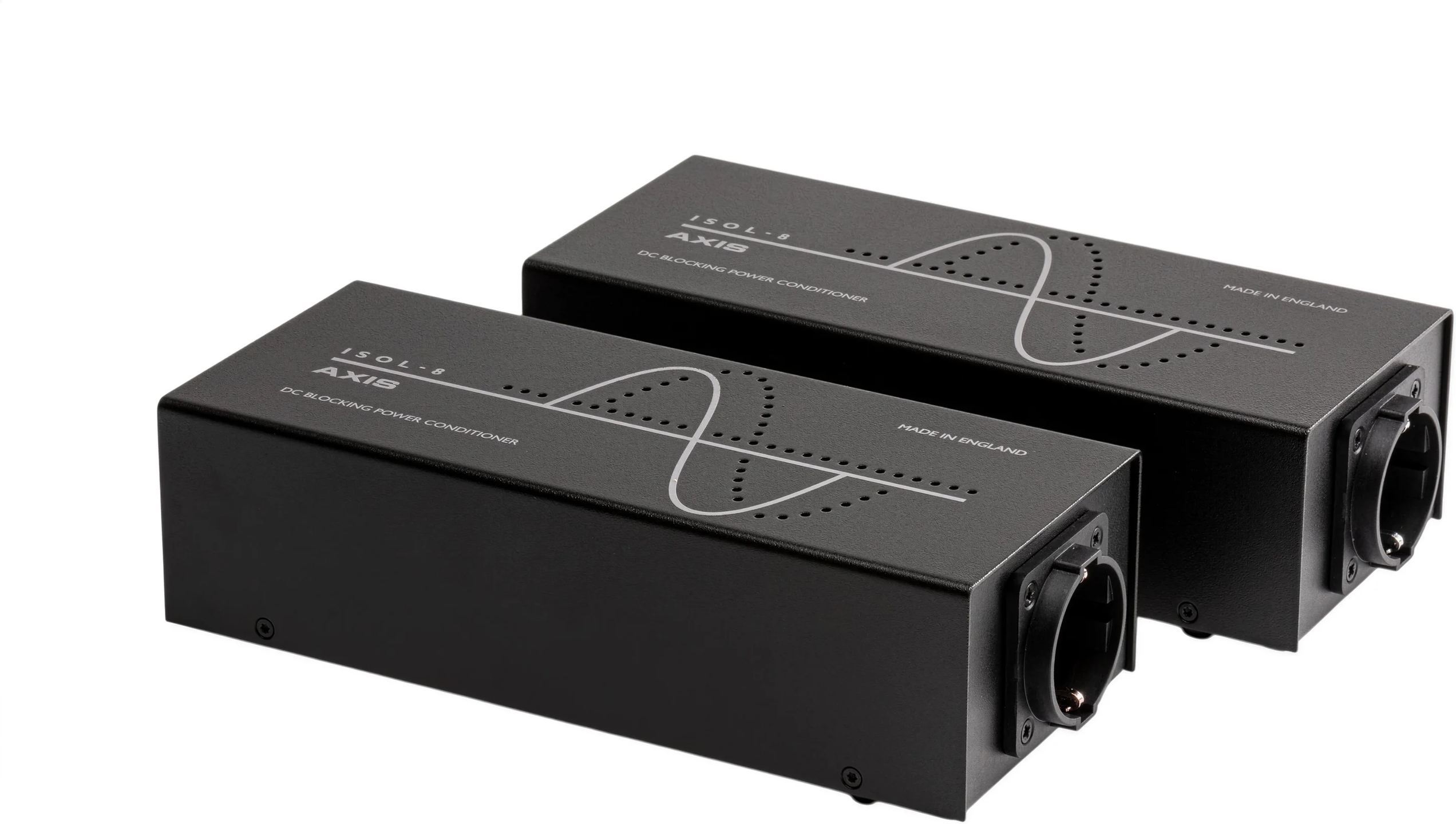

• Salida: 1 toma Schuko para la versión europea

Construcción, dimensiones y peso

• Chasis: acero, acabado negro
• Dimensiones sin conectores: 240 × 100 × 68 mm
• Peso: 1,5 kg
