Regleta de alimentación filtrada Bada LB6610
Un equipo de alta fidelidad toma la corriente de una sola toma de pared, pero sus componentes no la utilizan del mismo modo: un reproductor de red o un convertidor consume unos pocos vatios de forma constante, mientras que un amplificador exige fuertes picos de corriente al ritmo de la música. Esta regleta Bada separa los dos grupos en dos líneas de cuatro tomas filtradas, cada una con su interruptor, en una carcasa pesada con paneles de aluminio.
Dos líneas de cuatro tomas según el consumo

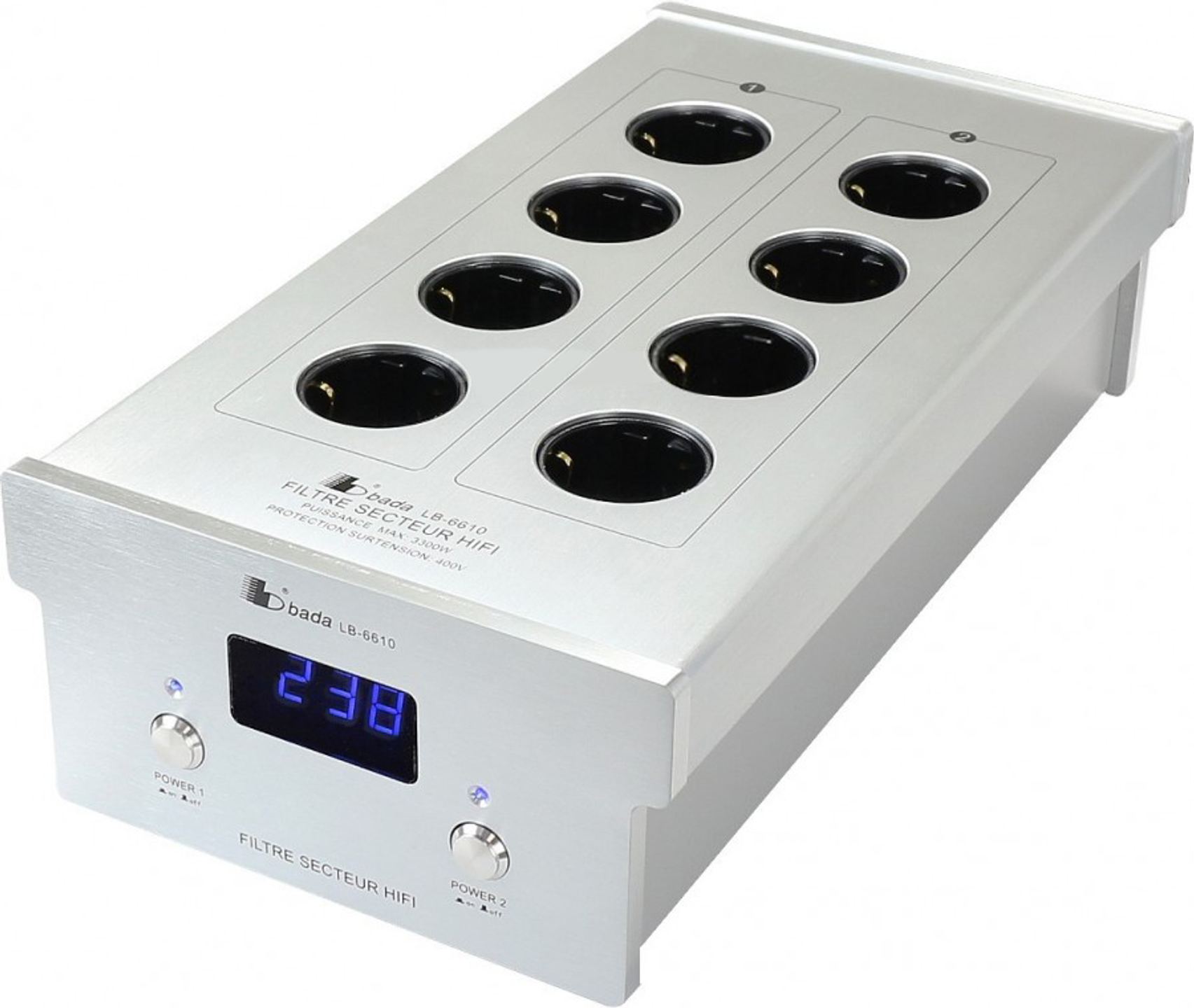

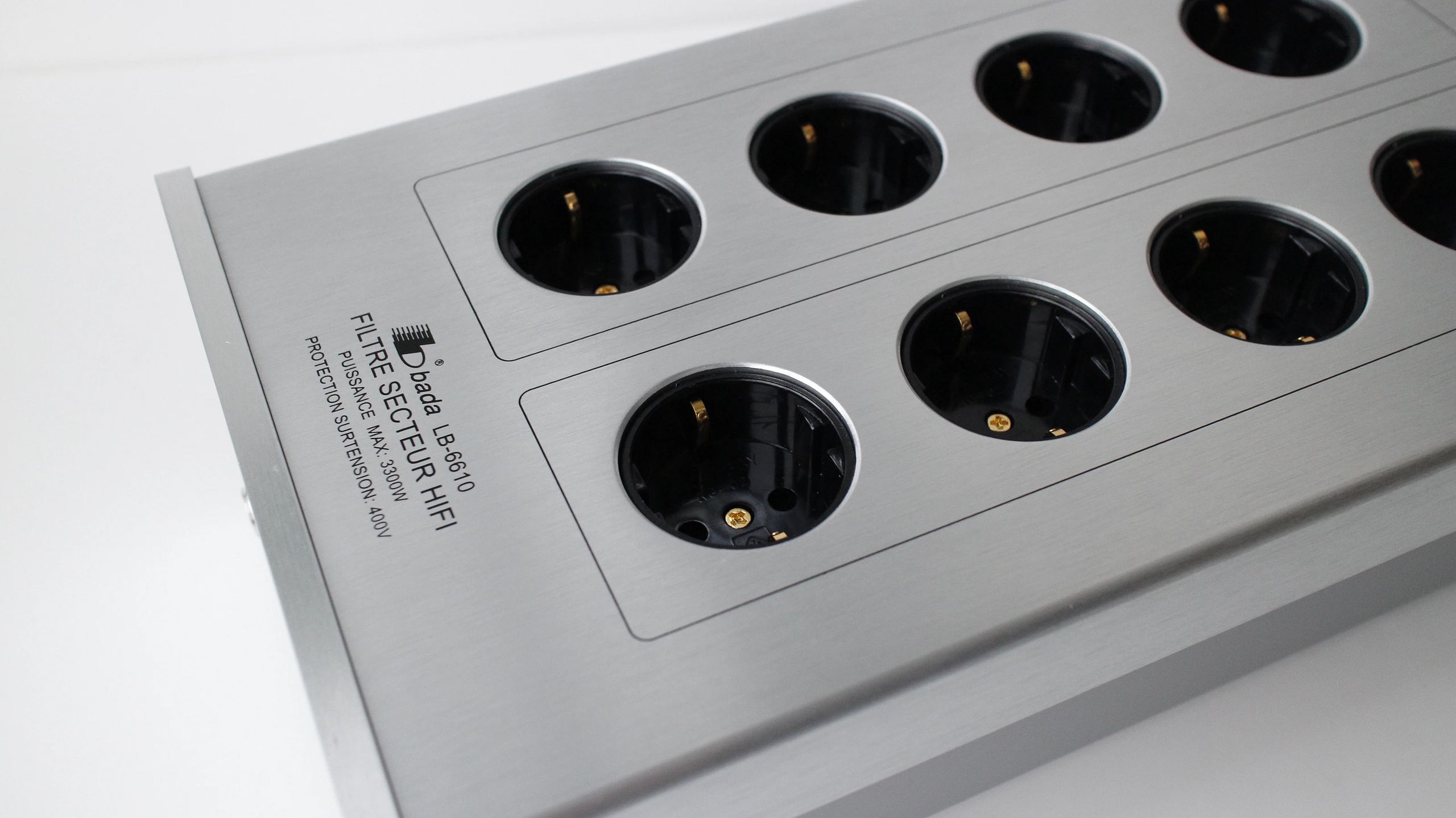

La primera línea acoge los aparatos de bajo consumo: reproductor de CD o Blu-ray, sintonizador, convertidor, reproductor de red, tocadiscos, pero también rúter de internet, NAS y ordenador. La segunda recibe los equipos que requieren más corriente, amplificador integrado o de potencia, amplificador de cine en casa, subwoofer y altavoces activos. Cada línea tiene su propio interruptor en el panel frontal, lo que simplifica la puesta en marcha de una instalación de componentes separados: primero se alimentan las fuentes y después la amplificación, y se procede en orden inverso al apagarla para evitar ruidos de conmutación en los altavoces. La misma distribución permite apagar los amplificadores dejando el rúter o el NAS encendidos. Las ocho tomas Schuko tienen contactos chapados en oro, un metal que no se oxida y mantiene una superficie de contacto estable a lo largo de las conexiones.
Un filtrado CLC con bobinas toroidales y condensadores WIMA
La red doméstica no transporta solo la onda sinusoidal de 50 Hz: las fuentes de alimentación conmutadas de cargadores, ordenadores o electrodomésticos devuelven a ella interferencias de alta frecuencia que circulan hasta los aparatos de audio. La regleta las atenúa con un filtro de tipo CLC, es decir, un condensador, una bobina y después un segundo condensador. Este montaje se comporta como un filtro paso bajo: la corriente de 50 Hz pasa sin obstáculos, mientras que las frecuencias altas son frenadas por la bobina y derivadas por los condensadores. Bada enrolla sus bobinas sobre núcleos toroidales con entrehierro, una pequeña abertura en el núcleo magnético que retrasa su saturación cuando aumenta la corriente demandada, y las combina con condensadores WIMA MKP de película de polipropileno, un tipo de condensador de valor estable y bajas pérdidas. El filtrado no regula la tensión ni reconstruye la onda: la regleta distribuye la tensión de la red, libre de parte de sus interferencias.
Un cableado interno de cobre OCC de 2,5 mm²
El interior está cableado con conductores de cobre OCC de 2,5 mm². Las siglas designan un proceso de colada continua (Ohno Continuous Casting) que produce un cobre con cristales muy alargados, con pocos límites de grano a lo largo del conductor. Esta sección de 2,5 mm² es la de los circuitos de tomas de una instalación doméstica francesa, de modo que la regleta no crea un cuello de botella entre la pared y los aparatos. El conjunto admite 3 300 W y 15 A en total a una tensión de entre 220 y 240 V, un límite que debe compararse con la suma de los consumos conectados: el margen es amplio para un equipo estéreo, mientras que un sistema de cine en casa con numerosos amplificadores de clase A o subwoofers potentes requiere un cálculo previo.
Protección y entrada IEC en el panel trasero

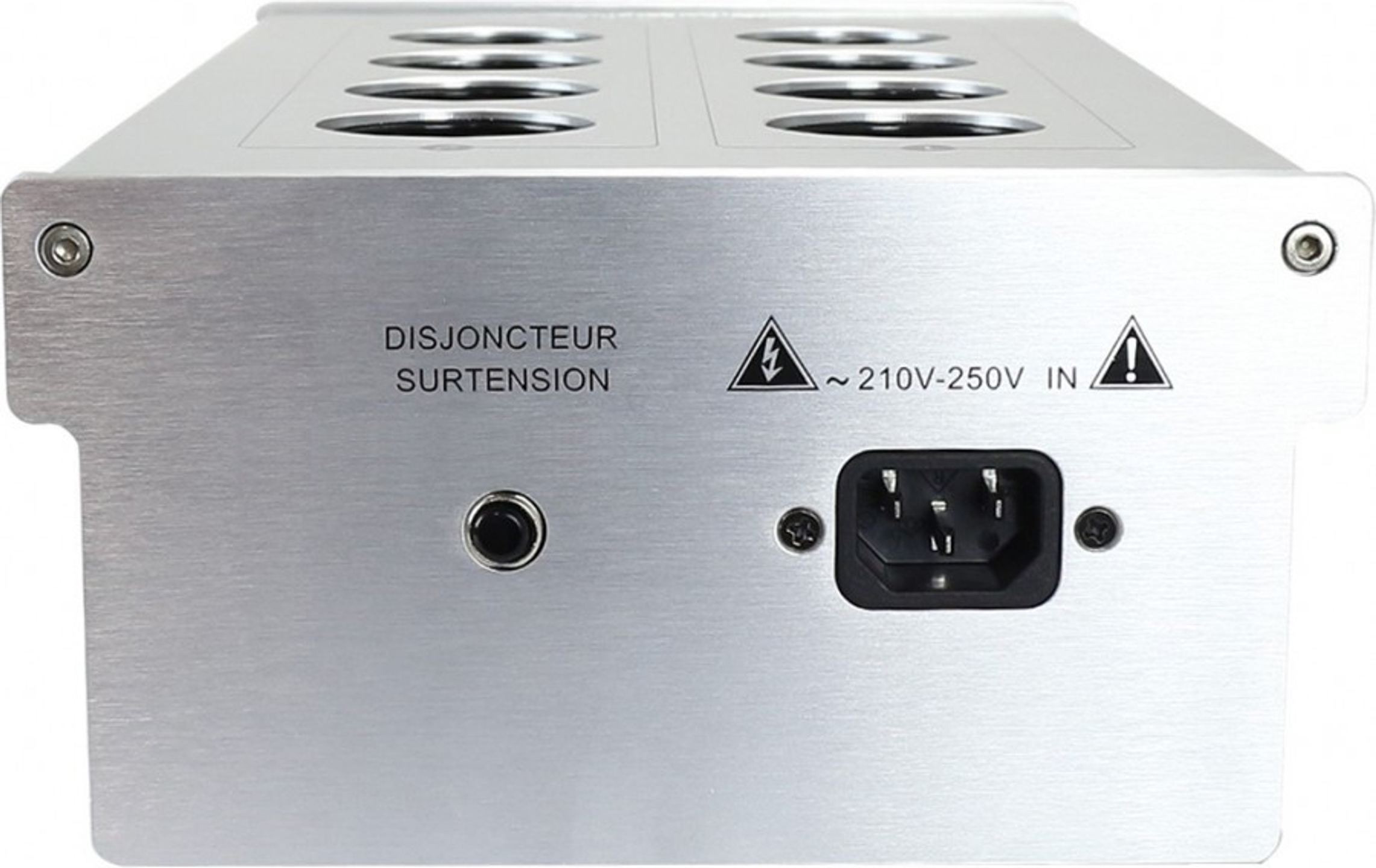

Un disyuntor general protege la instalación contra sobretensiones de hasta 400 V y se rearma mediante un botón situado en la parte trasera. También en la parte trasera, el cable de alimentación se conecta a una entrada IEC de tres polos (fase, neutro y tierra). El cable estándar de 1,5 m incluido conecta la regleta a la toma de pared, y su carácter desmontable deja abierta la posibilidad de utilizar un cable de alimentación de mejor calidad cuando se quiera mejorar esta parte de la instalación. Esta longitud obliga a colocar la regleta a menos de un metro y medio de la toma.
Respetar la fase de cada aparato
En una toma de pared francesa, la clavija de tierra impone una única orientación de inserción. Una toma Schuko, cuya conexión a tierra se realiza mediante contactos laterales, admite el enchufe en ambas orientaciones, y esto importa en alta fidelidad: según la orientación, el primario del transformador de un aparato se conecta a la fase por uno u otro de sus extremos, y la corriente de fuga que llega al chasis cambia. La orientación correcta, la que proporciona la menor tensión entre el chasis y tierra, a veces está indicada en el enchufe o en el manual; en caso contrario, se mide con un multímetro, con el aparato desconectado de sus cables de interconexión. Los enchufes híbridos CEE 7/7 que equipan la mayoría de los aparatos vendidos en Francia encajan en las tomas de la regleta en ambas posiciones.
Voltímetro frontal y chasis de aluminio

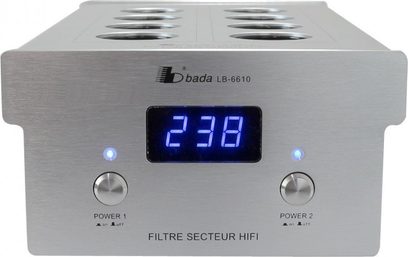

Un voltímetro digital en el panel frontal, controlado por un microcontrolador Atmel, muestra permanentemente la tensión de la red. La norma fija 230 V con una tolerancia del 10 %, y la pantalla muestra dónde se sitúa su red dentro de ese intervalo y cómo varía a lo largo del día: una información sobre lo que reciben las fuentes de alimentación de los aparatos, que la regleta indica sin corregirla. El chasis lleva paneles de aluminio de 8 mm de grosor y pesa 5 kg, con 340 mm de largo, 180 mm de ancho y 100 mm de alto. Con ocho cables de alimentación, a menudo rígidos, conectados a ella, la regleta permanece en su sitio tanto en el suelo como en una balda de un mueble.
