ISOL-8 SubStation F3 Axis: seis tomas filtradas y bloqueo de corriente continua

Un zumbido grave y constante que sale del amplificador, incluso con el volumen al mínimo, rara vez tiene su origen en los cables de interconexión. El culpable suele ser una componente continua en la red eléctrica, que hace vibrar el transformador. Esta versión de la SubStation F3 bloquea esa componente desde la entrada del aparato y después distribuye la corriente entre seis tomas filtradas, con circuitos independientes para las fuentes y los amplificadores. Se ensambla a mano en Inglaterra.

Por qué empieza a vibrar un transformador

Un transformador toroidal funciona correctamente siempre que la tensión que recibe sea una onda sinusoidal simétrica. Algunos aparatos de la casa, por su forma de consumir, añaden una ligera tensión continua a esa onda sinusoidal. El núcleo magnético del transformador se satura entonces parcialmente, sus devanados vibran y el amplificador zumba. El ruido es mecánico, procede del chasis y no de los altavoces, y puede variar según los aparatos encendidos en otras zonas de la casa.

El circuito Axis de ISOL-8 se sitúa al principio de la SubStation F3 Axis, antes de toda la distribución. Bloquea la componente continua y deja pasar la corriente alterna. Las seis tomas se benefician de ello, incluidas las de las fuentes: un preamplificador o un reproductor con transformador toroidal se ve afectado al igual que el amplificador.

Seis tomas y dos tipos de filtrado

Una vez eliminada la componente continua, la corriente llega a dos grupos de tomas. Las de las fuentes pasan por un filtro Transmodal de varias etapas, e ISOL-8 limita la contaminación cruzada: el ruido que un convertidor o un reproductor de red devuelve a la red eléctrica no llega directamente al aparato conectado al lado. Estas tomas de baja y media corriente admiten 6 A en total.

Las tomas de alta corriente utilizan una variante del filtro Transmodal con una resistencia en serie muy baja. Un amplificador demanda en ocasiones una corriente muy superior a su consumo medio, en un ataque de batería o una nota grave sostenida, y este filtrado no limita esos picos de demanda. El conjunto de tomas comparte 15 A de forma continua.

El filtro Transmodal actúa sobre las interferencias en modo diferencial, entre fase y neutro, y en modo común, entre estos conductores y tierra. La tierra de protección dispone de su propia bobina, devanada por ISOL-8. Una protección contra sobretensiones y un disyuntor rearmable completan el dispositivo.

Conector de entrada y construcción

Al hacer el pedido se ofrecen tres conectores de entrada: IEC C14 (10 A), IEC C20 (20 A) o Neutrik powerCON. El C14 basta para un equipo que consuma menos de 10 A en total, aproximadamente 2 300 W a 230 V. Con un amplificador de alto consumo, el C20 o el powerCON permiten aprovechar los 15 A del aparato. Los cables ISOL-8 IsoLink Vertex y Vector están disponibles con estas terminaciones.

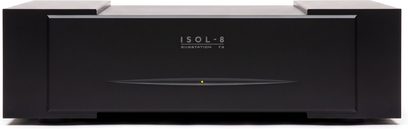

La carcasa de 450 × 375 × 132 mm incorpora un panel frontal de aluminio mecanizado de 10 mm, en plateado o negro. En el interior, las bobinas están devanadas por ISOL-8, los condensadores son de polipropileno y el cableado es de cobre plateado con aislamiento de PTFE. El ensamblaje se realiza a mano en Worcestershire.

Características técnicas

Tipo y gama

• Tipo: acondicionador de red pasivo con bloqueo de la componente continua
• Gama: SubStation F

Filtrado y protección

• Bloqueo de la componente continua: circuito Axis ISOL-8 integrado, antes de las tomas
• Filtrado: Transmodal multietapa, en modo común y en modo diferencial
• Control de la contaminación cruzada entre los dispositivos conectados
• Tomas de alta intensidad: topología Transmodal con resistencia en serie muy baja
• Filtrado del circuito de tierra: bobina ISOL-8
• Protección contra sobretensiones
• Protección: disyuntor rearmable

Conexiones y alimentación

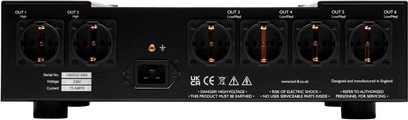

• Número de tomas: 6
  • Tomas para fuentes de baja / media corriente
  • Tomas de alta intensidad para amplificadores
• Entrada de red a elegir: IEC C14 (10 A), IEC C20 (20 A), Neutrik powerCON NAC3MPXXA
• Intensidad continua total: 15 A como máximo, compartidos entre todas las tomas
  • Con entrada C14: 10 A
• Intensidad continua de las tomas de baja / media corriente: 6 A como máximo en total
• Tensión de alimentación:
  • Versión Europa: 220–240 V CA
  • Versión 120 V: 100–127 V CA
• Frecuencia: 50 / 60 Hz

Construcción y acabados

• Componentes: bobinas devanadas por ISOL-8, condensadores de polipropileno, cableado de cobre plateado con aislamiento de politetrafluoroetileno (PTFE)
• Panel frontal: aluminio mecanizado de 10 mm de grosor
• Acabados: plata o negro
• Fabricación: montaje manual en Worcestershire (Inglaterra)

Dimensiones y peso

• Dimensiones (An × Pr × Al): 450 × 375 × 132 mm
  • Profundidad sin conectores
• Dimensiones con embalaje: 555 × 500 × 300 mm
• Peso: 10 kg, por confirmar para la versión Axis
  • Con embalaje: 13,2 kg, por confirmar para la versión Axis
