Denon DL-103

Denon DL-103: cápsula de bobinas móviles (MC)

La Denon DL-103 es una cápsula fonocaptora de bobina móvil (MC) diseñada en 1964 en colaboración con los laboratorios de investigación de la Japan Broadcasting Corporation. Inicialmente desarrollada para satisfacer las necesidades de los profesionales de la radio en busca de una cápsula eficiente y robusta, la DL-103 se ha convertido a lo largo de las décadas en un modelo mítico que ha hecho famosa a Denon en el ámbito de las cápsulas fonocaptoras. A pesar de su antigüedad, sigue en producción gracias a su diseño probado, su simplicidad y su notable fiabilidad.

Características técnicas

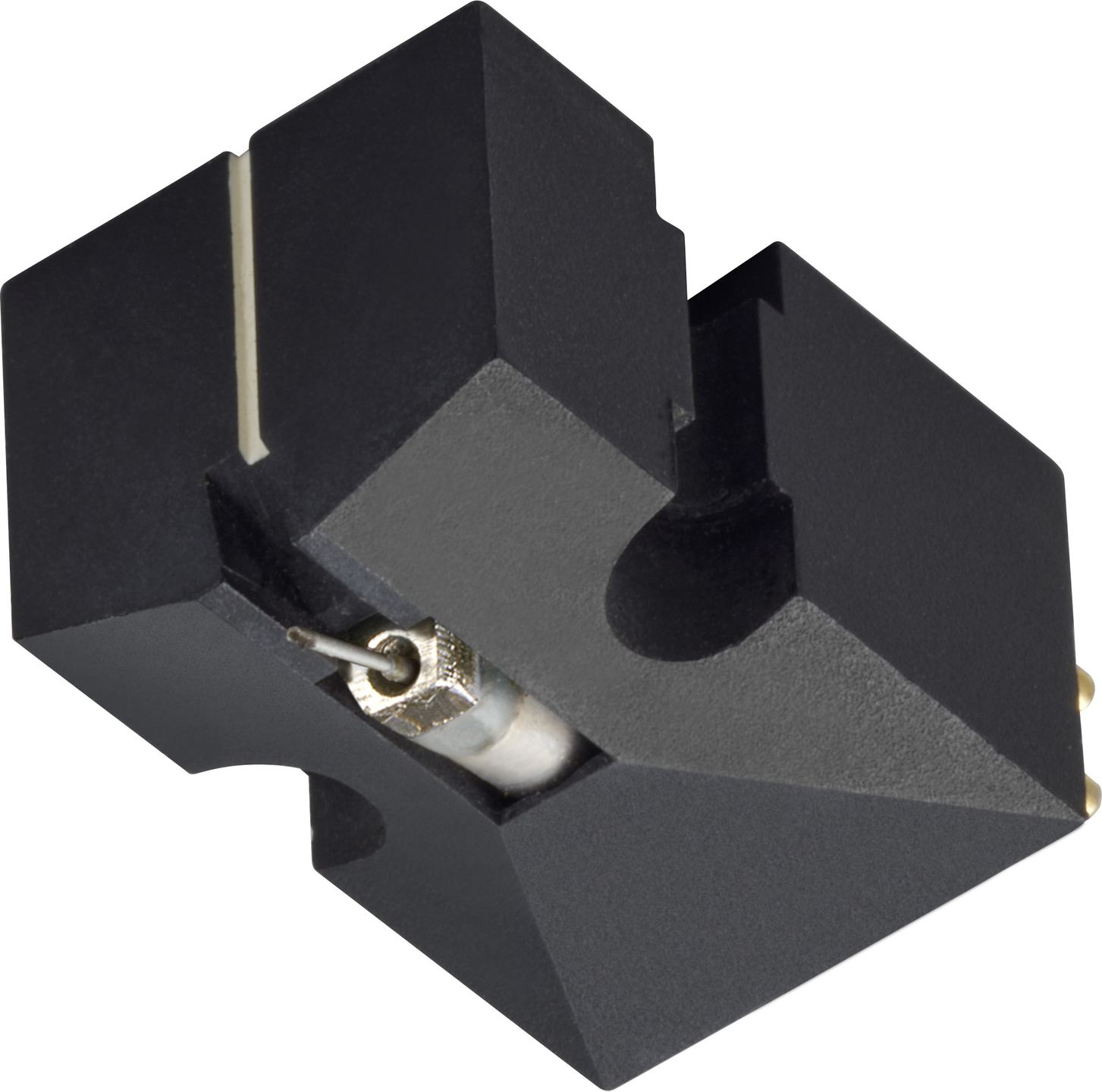

La DL-103 está equipada con un diamante cónico integral (nude) montado sobre un cantilever de aluminio. Este diseño favorece una excelente transmisión de las vibraciones del surco hacia las bobinas. Con una tensión de salida de 0,3 mV, es una cápsula MC de bajo nivel de salida que requiere un preamplificador fonocaptor con una ganancia de al menos 64 dB. Su resistencia interna de 40 Ω la hace poco adecuada para el uso de un transformador, salvo el original propuesto por Denon.

Un diseño simétrico para una reproducción equilibrada

La construcción de la DL-103 es perfectamente simétrica entre los canales izquierdo y derecho para obtener características eléctricas y mecánicas idénticas. La armadura está dispuesta en campos magnéticos paralelos, con las bobinas enrolladas alrededor del conjunto móvil que proporciona la tensión durante su desplazamiento. Este diseño asegura una reproducción muy equilibrada.

Restricciones de montaje a respetar

Para funcionar de manera óptima, la DL-103 debe montarse en un brazo de lectura con una masa efectiva superior a 15-20 g. También requiere un preamplificador fonocaptor con una impedancia de carga superior a 100 ohmios. Estas restricciones hacen que no sea la cápsula más versátil y la destinan a instalaciones de alta gama bien específicas. Se recomienda un portacápsulas dedicado.

Una reproducción sonora realista y musical

Aunque no alcanza la definición y la dinámica de las cápsulas modernas con diamante elíptico, la DL-103 se distingue por la calidad de su timbre, su homogeneidad y su equilibrio tonal. Su registro agudo es suave pero suficientemente definido si está bien cargada. Su punto fuerte reside en su realismo, especialmente en las voces, y el carácter orgánico de los instrumentos. Desde los primeros compases, sorprende por su evidente musicalidad.

A pesar de su precio asequible, solo los melómanos experimentados sabrán explotar plenamente el potencial de esta cápsula mítica que requiere elementos asociados de alto nivel. Pero una vez reunidas las condiciones, la DL-103 proporciona una inmensa satisfacción al escuchar y una sensación embriagadora de dinamismo y fluidez. Cualidades raras que explican por qué esta cápsula de más de cincuenta años sigue siendo una referencia hoy en día.

¿Cuáles son las principales ventajas de la Denon DL-103?

Sus principales ventajas son su evidente musicalidad, su realismo en las voces y los instrumentos, la calidad de su timbre, su homogeneidad y su equilibrio tonal. Es una cápsula fiable y duradera que proporciona mucha satisfacción al escuchar cuando está bien instalada.

¿La DL-103 es adecuada para todos los tocadiscos?

No, es una cápsula exigente que requiere un brazo de lectura con una masa efectiva alta (>15-20g) y un preamplificador phono MC de alto ganancia (>64dB) con una impedancia de carga superior a 100 ohmios. Dará lo mejor de sí misma en componentes de alto nivel.

¿Por qué se considera la DL-103 una cápsula legendaria?

Diseñada en 1964, la DL-103 es la cápsula phono con mayor longevidad en la historia. Aún se produce a mano como al principio, y sigue siendo una de las cápsulas más apreciadas gracias a sus prestaciones musicales y su fiabilidad excepcional. Es un modelo mítico que ha construido la reputación de Denon.

Puntos clave a recordar sobre la cápsula Denon DL-103:

• Una cápsula phono MC mítica diseñada en 1964, aún producida a mano
• Un diseño simétrico con un diamante cónico nude sobre cantilever de aluminio
• Un bajo nivel de salida (0,3mV) que requiere un preamplificador phono MC de alto ganancia
• Una reproducción sonora realista, musical y equilibrada con un timbre magnífico
• Requiere un brazo de lectura con masa efectiva alta (>15-20g) para dar lo mejor
• Una referencia imprescindible a pesar de su avanzada edad gracias a sus prestaciones musicales

Características técnicas

Tipo y construcción

• Cápsula de bobinas móviles (MC)
• Material de las bobinas: cobre
• Punta de lectura de diamante esférico

Rendimiento de audio

• Tensión de salida: 0,3 mV
• Respuesta de frecuencia: 20 Hz - 45 kHz
• Impedancia de salida: 40 Ω
• Impedancia interna: 14 Ω
• Equilibrio de canales: 1 dB
• Cumplimiento lateral: 5 µm / mN

Fuerza de apoyo

• Rango: 2,2 a 2,8 g
• Recomendada: 2,5 g

Características físicas

• Masa de la cápsula: 8,5 g
