Marantz AMP 10

El AMP 10 de Marantz es un amplificador de potencia multicanal de 16 canales. Emplea una arquitectura Class D ICE Edge, integra la tecnología HDAM propia de la marca y entrega 200 vatios por canal a 8 ohmios. El aparato se diseña en las instalaciones de Shirakawa, Japón, y es ajustado por el Sound Master Yoshinori Ogata. Está pensado para combinarse con el procesador AV 10 en instalaciones de cine en casa multicanal.

Arquitectura técnica sofisticada y topología Class D

El AMP 10 marca un punto de inflexión en la filosofía de diseño de Marantz. A diferencia de los modelos MM8077 y MM7055, que utilizan una topología lineal Class AB, el AMP 10 adopta una arquitectura Class D ICE Edge desarrollada en colaboración con la empresa danesa ICEpower. Esta tecnología, basada en módulos ICEPower 400A2, ofrece un rendimiento superior al 90%, frente al 60-70% de los amplificadores Class AB tradicionales. Esta eficiencia notable permite alojar 16 canales de alta potencia en un chasis relativamente compacto manteniendo temperaturas de funcionamiento razonables.

La alimentación es un elemento central de este diseño. El AMP 10 utiliza un enfoque híbrido inteligente: una fuente conmutada regulada (SMPS) situada en el panel frontal alimenta los módulos de amplificación, mientras que un transformador toroidal dedicado proporciona energía a los circuitos analógicos HDAM, a los buffers de entrada y a los selectores de señal. Esta arquitectura doble permite aislar los circuitos críticos de las posibles perturbaciones de la fuente conmutada, preservando así la calidad sonora característica de Marantz.

Las barras de bus de latón macizo distribuyen la corriente desde la alimentación hacia los módulos de amplificación. Esta elección de material no es casual: el latón ofrece una excelente conductividad eléctrica y una rigidez mecánica que contribuye a la estabilidad del conjunto. De hecho, se emplea el mismo material en los bornes para altavoz y los relés de conmutación, garantizando una transmisión óptima de la señal hasta las cajas acústicas.

Tecnología HDAM-SA2 y filosofía sonora de Marantz

En el corazón del AMP 10, los circuitos HDAM-SA2 (Hyper Dynamic Amplifier Module) encarnan la esencia del sonido Marantz. Estos módulos de amplificación discretos, desarrollados internamente desde hace décadas, sustituyen a los circuitos integrados convencionales. Cada HDAM contiene componentes seleccionados individualmente y ensamblados según una topología exclusiva que prioriza la musicalidad.

Los HDAM-SA2 utilizados en el AMP 10 emplean una arquitectura de realimentación de corriente (Current Feedback) que ofrece varias ventajas: una impedancia de salida extremadamente baja, una alta velocidad de subida (slew rate) y un amplio ancho de banda. Estas características se traducen en una reproducción precisa de los transitorios, una escena sonora expansiva y ese calor característico que los audiófilos asocian a la marca desde la época de Saul Marantz.

La puesta a punto final del AMP 10 fue confiada a Yoshinori Ogata, actual Sound Master de Marantz. Sucesor de Ryuichi Sawada y heredero de una tradición iniciada por el propio Saul Marantz, Ogata-san aporta su toque personal a cada producto. Su enfoque favorece un sutil equilibrio entre resolución, espacialidad y calidez armónica, creando lo que Marantz denomina el “Most Musical Sound”.

Flexibilidad de uso y modos de funcionamiento

El AMP 10 destaca por su versatilidad. Cada par de canales puede configurarse de manera independiente en tres modos distintos: Normal, Biamplificación o BTL (Bridge-Tied Load). Esta flexibilidad permite adaptar el amplificador a las necesidades específicas de cada instalación.

En modo Normal, cada canal entrega 200 vatios a 8 ohmios o 400 vatios a 4 ohmios. Esta potencia se mantiene constante, ya se use un solo canal o los 16 simultáneamente, gracias a la estricta regulación de la fuente SMPS. Las mediciones independientes incluso confirman un ligero excedente respecto a estas especificaciones, con 215 vatios medidos al 0,1% de distorsión armónica.

El modo de biamplificación permite separar la amplificación de las secciones de graves y agudos de cajas acústicas compatibles. Los canales impares alimentan los tweeters, mientras que los pares se encargan de los woofers. Esta configuración elimina las interferencias debidas a la fuerza contraelectromotriz y mejora el control de los altavoces, especialmente beneficiosa para columnas exigentes.

El modo BTL transforma dos canales en un único amplificador mono de 400 vatios a 8 ohmios o cerca de 800 vatios a 4 ohmios. Esta configuración resulta perfecta para los canales frontales principales de una instalación de cine en casa ambiciosa, donde la dinámica y el control son esenciales. Los amplificadores funcionan en oposición de fase, duplicando eficazmente la tensión disponible en los bornes de las cajas.

Construcción ejemplar y atención al detalle

La calidad de construcción del AMP 10 da fe del saber hacer artesanal de la fábrica de Shirakawa. El chasis utiliza una placa base de cobre que mejora la puesta a tierra y reduce las interferencias electromagnéticas. Esta técnica, heredada del MM8807, contribuye a reducir el ruido de fondo en 10 dB respecto al modelo anterior.

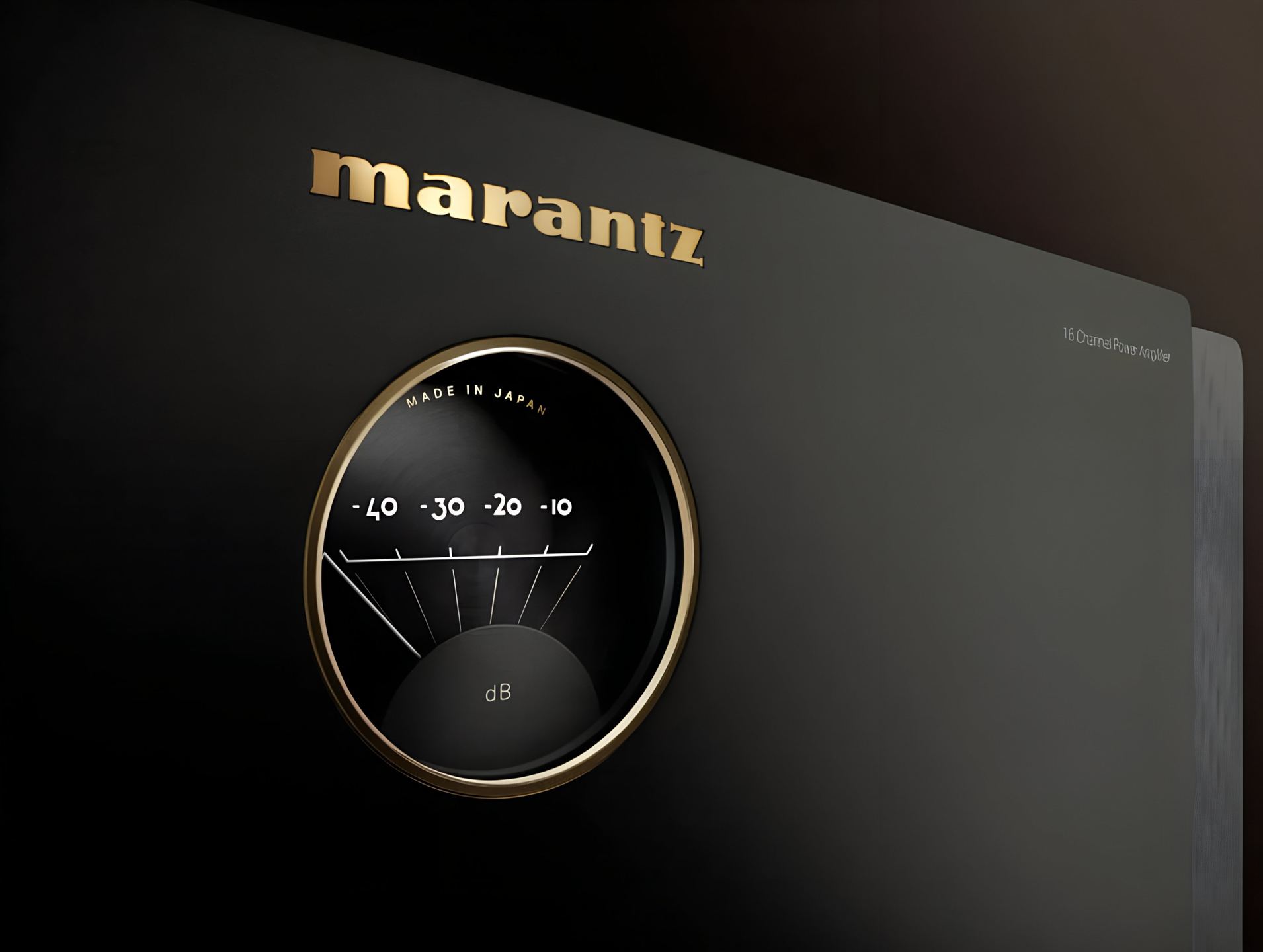

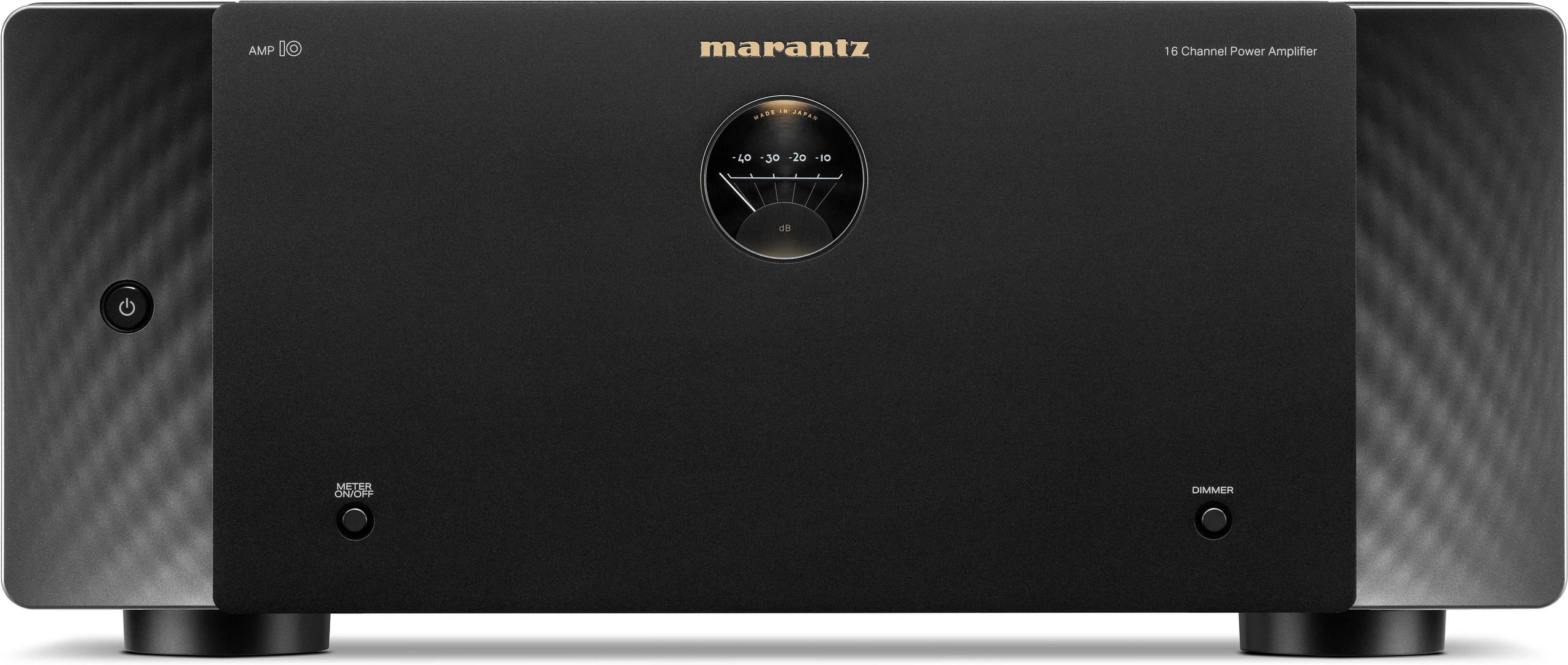

El frontal luce el característico ojo de buey de Marantz, aquí convertido en indicador de nivel analógico para el canal 1. Este toque estético, inspirado según Marantz en la relojería de lujo, recuerda a los indicadores del legendario Model 9 de 1967. Las sutiles iluminaciones laterales crean un ambiente cálido que contrasta con el aspecto a menudo austero de los equipos profesionales.

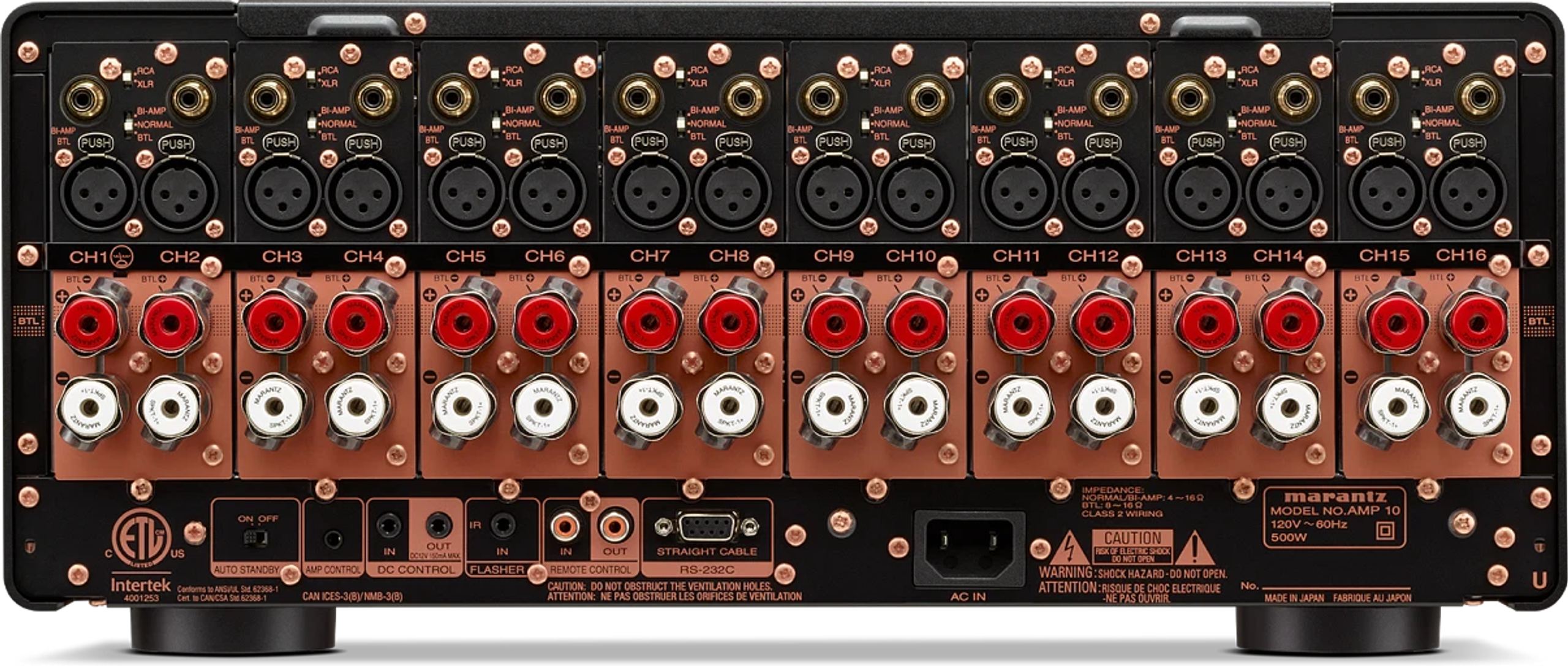

Las conexiones evidencian un notable cuidado por el detalle. Cada canal dispone de una entrada XLR balanceada y una entrada RCA no balanceada, seleccionables mediante interruptor. Los bornes para altavoz chapados en oro aceptan cables de hasta 10 AWG, y Marantz suministra una llave magnética especial que facilita el apriete y puede guardarse directamente en el panel trasero gracias a su imán integrado.

Integración en el sistema y conectividad avanzada

El AMP 10 se integra de forma natural en instalaciones sofisticadas gracias a sus múltiples opciones de control. La conexión AMP CONTROL permite una sincronización completa con el procesador AV 10: encendido simultáneo, ajuste coordinado del brillo y gestión centralizada. Las entradas y salidas trigger de 12 V CC facilitan la integración en sistemas domóticos, mientras que el puerto RS-232C ofrece control bidireccional para instalaciones personalizadas.

La ganancia del amplificador se ha calibrado cuidadosamente: 23 dB para las entradas XLR y 29 dB para las entradas RCA. Esta estructura de ganancia se alinea perfectamente con los niveles de salida del procesador AV 10, que puede entregar hasta 12 Vrms. Esta correspondencia garantiza un aprovechamiento óptimo del rango dinámico y minimiza el ruido de fondo en instalaciones multicanal complejas.

La función de espera automática, desactivable si es necesario, reduce el consumo a 0,2 vatios en ausencia de señal. En funcionamiento normal, el amplificador consume alrededor de 500 vatios, una cifra notablemente baja si se tiene en cuenta la potencia disponible en 16 canales.

Rendimiento medido y características sonoras

Las pruebas independientes revelan prestaciones que a menudo superan las especificaciones oficiales. La distorsión armónica más ruido (THD+N) se mantiene por debajo del 0,0015% hasta 100 vatios por canal, correspondiente a un SINAD de 96 dB. La respuesta en frecuencia se extiende de 20 Hz a 20 kHz con una variación inferior a 0,5 dB, incluso a plena potencia.

Una particularidad interesante del AMP 10 reside en su capacidad para mantener una potencia casi idéntica con uno o varios canales solicitados simultáneamente. Donde los amplificadores tradicionales ven disminuir significativamente su potencia en modo multicanal, el AMP 10 mantiene alrededor de 200 vatios por canal, ya se utilicen 2, 5 o 7 canales. Esta constancia resulta de la estricta regulación de la fuente SMPS y supone una ventaja considerable para instalaciones de cine en casa donde todos los canales pueden verse exigidos simultáneamente durante pasajes dinámicos.

La firma sonora permanece fiel a la tradición Marantz: una presentación cálida y envolvente, con una escena sonora generosa en anchura y profundidad. Las voces se benefician de una textura especialmente seductora, mientras que los agudos conservan dulzura y definición. Los graves, controlados y articulados, se benefician del alto factor de amortiguamiento inherente a la tecnología Class D.

Posicionamiento frente a la competencia de alta gama

En el mercado de amplificadores de 16 canales de alta gama, el AMP 10 se enfrenta principalmente a dos competidores: el Storm Audio PA 16 MK3 y el Trinnov Amplitude 16. Estos tres amplificadores comparten ciertas características: tecnología Class D (Pascal para Storm, ICE Edge para Trinnov y Marantz), 200 vatios por canal a 8 ohmios y capacidad de puente.

Storm Audio utiliza módulos Pascal con una alimentación única de 3200 vatios. Trinnov, como Marantz, emplea la tecnología ICE Edge pero con dos fuentes separadas y dos tomas de red. Los tres modelos ofrecen entradas balanceadas, pero Trinnov utiliza conectores DB25 para simplificar el cableado, mientras que Marantz y Storm mantienen conexiones XLR y RCA individuales.

En términos de precio, el AMP 10 se posiciona ventajosamente. Con un precio público de alrededor de 7000 euros, es significativamente menos costoso que sus competidores directos, que a menudo superan los 14000 euros. Esta diferencia de precio no viene acompañada de compromisos importantes en rendimiento, como confirman las pruebas independientes que sitúan al AMP 10 al nivel de sus rivales más caros.

Preguntas frecuentes

¿Cuál es la diferencia entre la tecnología Class D del AMP 10 y los amplificadores Class AB tradicionales de Marantz? La Class D ofrece un rendimiento energético claramente superior (más del 90% frente al 60-70%), lo que permite integrar 16 canales en un chasis compacto con una disipación térmica reducida. Contrariamente a los tópicos, la Class D moderna, en particular la tecnología ICE Edge utilizada aquí, no sacrifica la calidad sonora. Los circuitos HDAM de Marantz preservan además la firma sonora característica de la marca.

¿Cómo configurar el modo BTL y qué precauciones tomar? El modo BTL se activa mediante los interruptores situados entre cada par de canales. Es imprescindible realizar este ajuste con el amplificador apagado. Conecte únicamente las entradas impares (CH1, CH3, CH5, etc.) y utilice cajas acústicas de mínimo 8 ohmios. El cableado difiere del modo normal: el positivo de la caja se conecta al positivo del canal impar, el negativo al positivo del canal par.

¿Puede el AMP 10 alimentar en continuo cajas acústicas exigentes de 4 ohmios? Absolutamente. El amplificador duplica su potencia a 400 vatios a 4 ohmios y mantiene esta capacidad incluso con varios canales en uso. La tecnología Class D sigue de forma natural las variaciones de impedancia sin perder control. No obstante, en modo BTL, limítese a cargas de 8 ohmios para evitar sobrecargas.

¿Los módulos ICE Edge están realmente diseñados específicamente para Marantz? Marantz utiliza módulos ICEPower 400A2 como base, pero con modificaciones sustanciales. La incorporación de los circuitos HDAM-SA2, la optimización de la alimentación y el ajuste minucioso por parte del Sound Master crean una implementación única. La colaboración con ICEpower garantiza la fiabilidad mientras que la pericia de Marantz asegura la musicalidad.

¿Cómo se realiza la conexión con el procesador AV 10? Utilice el cable AMP CONTROL suministrado para sincronizar las funciones. Para el audio, priorice las conexiones XLR balanceadas, que ofrecen mejor rechazo del ruido en largas distancias. El procesador AV 10 compensa automáticamente la diferencia de ganancia entre XLR y RCA, asegurando un nivel uniforme en todos los canales.

¿Se puede combinar el AMP 10 con otros amplificadores Marantz? Por supuesto. El AMP 10 se integra perfectamente con los modelos MM8077 o MM7055 para instalaciones que requieren más de 16 canales. Las características de ganancia y la firma sonora permanecen coherentes en toda la gama, garantizando una homogeneidad perfecta. Utilice las conexiones trigger en cascada para una gestión centralizada.

Especificaciones técnicas

Potencia y rendimiento de audio

• Potencia de salida:
  • 200 W a 8 Ω (1 kHz, 0,05 %, 2 canales)
  • 400 W a 4 Ω (1 kHz, 0,7 %, 2 canales)
  • 200 W a 8 Ω (1 kHz, 0,7 %, 5 canales)
  • 400 W a 8 Ω en modo puente (BTL)
• Número de canales: 16
• Tipo de amplificación: clase D
• Topología: HDAM (entrada y altavoz)
• Tecnología Marantz HDAM para un sonido rico y detallado

Conectividad e interfaces

• Entradas de audio:
  • 16 entradas no balanceadas RCA
  • 16 entradas balanceadas XLR
• 16 bornes para altavoces chapados en oro con tornillos de latón
• Control RS-232 y Marantz D-Bus
• Entrada/salida de disparo (trigger) de 12 V CC
• Entrada de infrarrojos
• Actualización de firmware vía RS-232
• Compatibilidad óptima con el procesador Marantz AV 10

Construcción y diseño

• Chasis chapado en cobre
• Placa inferior de doble capa
• Blindaje extensivo
• Construcción con panel frontal metálico
• Componentes de audio a medida
• Pantalla frontal: indicador analógico de nivel
• Iluminación lateral cálida
• Diseño elegante

Alimentación y consumo

• Fuente de alimentación de la sección de entrada: transformador toroidal
• Fuente de alimentación de la sección de salida: SMPS de alta corriente
• Consumo eléctrico:
  • Máximo: 500 W
  • ECO ON/OFF: 140 W
  • En espera: 0,2 W
• Apagado automático

Dimensiones y peso

• Dimensiones (An × Pr × Al): 443 × 489 × 189 mm
• Peso: 19,8 kg

Contenido de la caja

• Amplificador AMP 10
• Guía de inicio rápido
• Cable de alimentación
• Cable de control del amplificador
• Cable para mando a distancia
• Llave para bornes de altavoz

Puntos fuertes

• Potencia impresionante: 200 W por canal a 8 Ω / 400 W por canal a 4 Ω
• 16 canales para gestionar las instalaciones más ambiciosas
• Modo de biamplificación: separación de las frecuencias altas y bajas en amplificadores dedicados
• Modo puente (BTL): combina dos canales para 400 W a 8 Ω
• Entradas balanceadas XLR para una reducción óptima del ruido
