Gold Note PSU-1000 negro

Concebida para los aparatos de la serie 1000 de Gold Note, la PSU-1000 constituye una solución de alimentación externa que aprovecha un diseño híbrido de doble inductancia. Con sus 5 transformadores y sus 5 reguladores de tensión de bajo ruido, esta fuente de 20 kg suministra una energía filtrada capaz de eliminar las interferencias electromagnéticas y de radiofrecuencia que comprometen la calidad sonora. Una inversión destinada a los propietarios de CD-1000, DS-1000, P-1000 o PH-1000 que desean sacar el máximo partido de su electrónica.

Una fuente de alimentación pensada para la serie 1000

Las PSU-1250 y PSU-1000 son las fuentes de alimentación externas superinductivas dedicadas a la serie 1000 de Gold Note, como el CD-1000 MkII, el P-1000 MkII y el PH-1000. La PSU-1000 se inscribe en una estrategia de diseño modular que permite a los usuarios hacer evolucionar sus aparatos según sus necesidades y su presupuesto.

El CD-1000 MkII, lector de CD con convertidor digital-analógico integrado, gestiona los formatos PCM hasta 24 bits/192 kHz. El DS-1000 combina lector de red y convertidor para acceder a los archivos almacenados localmente y a los servicios de streaming. El P-1000 MkII, preamplificador de clase A con seis etapas de ganancia ultralineales, dispone de 5 entradas balanceadas XLR y 5 entradas no balanceadas RCA. El PH-1000, preamplificador de fono, se distingue por su gestión avanzada de las curvas de ecualización y sus múltiples ajustes de carga y ganancia.

Cuando una unidad de la serie 1000 se alimenta mediante el bloque de alimentación, el LED de estado de la unidad cambia de color de azul a verde. Esta indicación visual confirma de inmediato que el aparato funciona a partir de la fuente de alimentación externa y no de su fuente interna.

La tecnología Dual Choke en el corazón del sistema

La PSU-1000 se ha desarrollado con un diseño híbrido de doble inductancia superinductiva y comprende un filtro inductivo en la sección analógica y un diseño de doble inductancia alimentada por una doble inductancia que acciona a la vez las etapas negativa y positiva de alta corriente. El diseño Dual Choke, tecnología exclusiva de Gold Note, filtra perfectamente las tensiones de señal para eliminar las interferencias y el ruido eléctrico procedentes del sistema de alimentación de corriente alterna.

Este enfoque se basa en el uso de inductancias (también llamadas “chokes” en inglés) que actúan como filtros pasivos. A diferencia de los condensadores, que almacenan la energía de forma electrostática, las inductancias la almacenan en un campo magnético. Colocadas en serie en los raíles de alimentación, se oponen a las variaciones rápidas de corriente, que es precisamente lo que caracteriza el ruido de alta frecuencia. El principio de “dual choke” de Gold Note va más allá empleando dos inductancias que trabajan al unísono, una en el raíl positivo y otra en el raíl negativo, creando así una simetría que mejora aún más el filtrado.

La PSU-1000 se alimenta mediante un diseño con 5 transformadores, aprovechando 4 transformadores para la alimentación y el aislamiento galvánico y uno para el filtro inductivo Dual Choke. Esta multiplicación de transformadores permite separar físicamente las diferentes funciones y evitar la contaminación entre etapas.

Una arquitectura eléctrica sin concesiones

Más allá de la tecnología Dual Choke, la PSU-1000 integra 5 reguladores de tensión de bajo ruido. Estos componentes mantienen una tensión de salida estable a pesar de las fluctuaciones de la red o de las variaciones de consumo del aparato alimentado. La variación máxima de la tensión de salida no supera el 0,05 %, una cifra notablemente baja que da muestra de la precisión de la regulación.

Las fuentes de alimentación externas filtran perfectamente la corriente alterna y suprimen las interferencias y el ruido eléctrico del sistema de alimentación, permitiendo que la electrónica funcione en las mejores condiciones. Garantizan que la electrónica reciba siempre la cantidad óptima de energía sin generar EMI (interferencias electromagnéticas) ni RFI (interferencias de radiofrecuencia) que podrían afectar a la señal de audio debido a la inducción electromagnética, el acoplamiento electrostático o la conducción.

El rechazo del ruido de línea y del ruido en modo común alcanza más de 80 dB. Para contextualizar esta cifra: 80 dB corresponden a un factor de reducción de 10 000. Si la red presenta 1 voltio de ruido, la salida de la PSU-1000 solo dejará pasar 0,1 milivoltios. El tiempo de respuesta a plena potencia, inferior a 2,5 microsegundos, permite a la fuente de alimentación reaccionar al instante a los picos de consumo, evitando cualquier caída de tensión durante los pasajes musicales más exigentes.

La potencia dinámica supera los 200 W, muy por encima del consumo máximo de 100 W, ofreciendo así una reserva confortable. En modo de espera, el consumo se limita a 1 W, en conformidad con los estándares de eficiencia energética actuales.

Instalación y control de fase

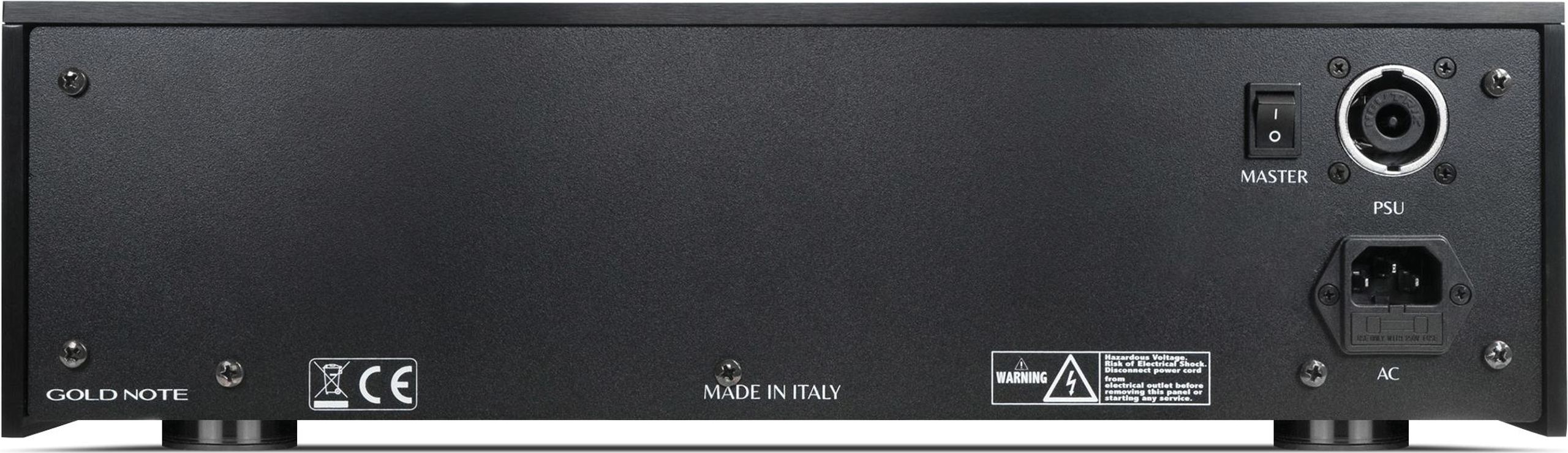

La instalación de la PSU-1000 es sencilla y solo requiere unos pocos pasos rápidos: apagar el interruptor principal del aparato de la serie Gold Note 1000 y desconectar el cable de alimentación, conectar el bloque de alimentación a la toma de corriente utilizando el cable de alimentación suministrado, conectar el bloque de alimentación al aparato mediante el cable PSU Link suministrado y, a continuación, encender el interruptor principal del panel trasero del bloque de alimentación.

El cable de conexión de un metro incluido permite colocar la PSU-1000 cerca del aparato alimentado manteniendo a la vez una distancia razonable. Para obtener las mejores prestaciones, se recomienda situar el bloque de alimentación a una distancia prudente de los demás aparatos electrónicos de audio. Esta precaución evita que los campos magnéticos generados por los transformadores de la PSU-1000 afecten a los circuitos sensibles de los otros componentes.

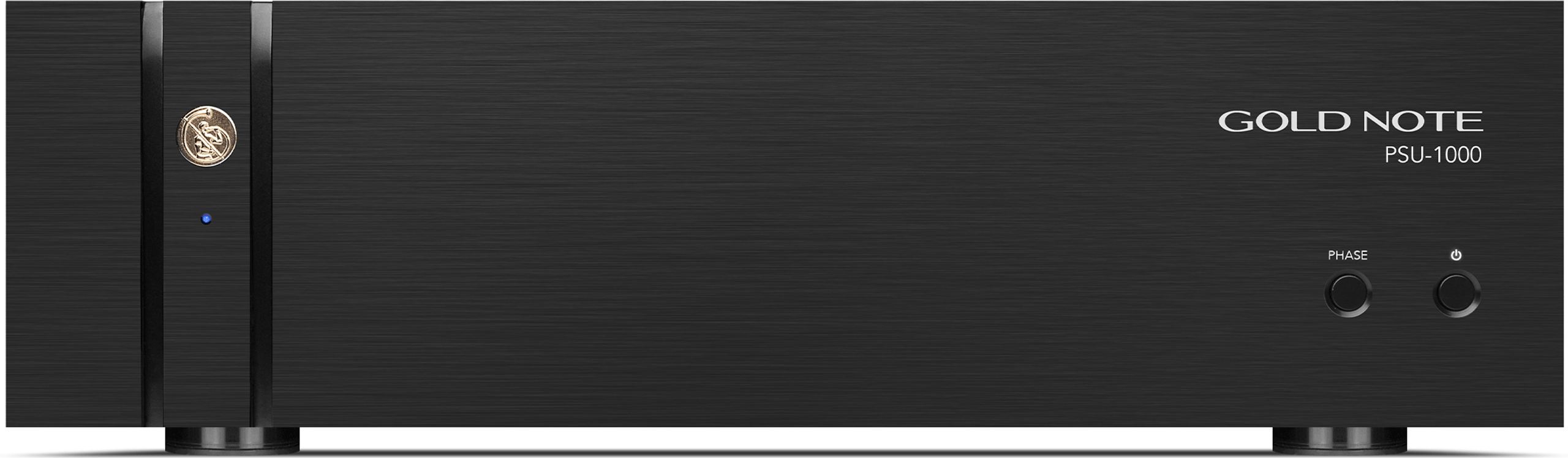

Al pulsar el botón Phase se invertirá la fase 0°/180° y el LED Status cambiará de color de azul a rojo (fase invertida). Este control de fase absoluta permite corregir posibles inversiones de polaridad producidas durante la grabación o la masterización, restaurando así la coherencia de fase de la señal musical.

La fuente de alimentación admite automáticamente tensiones de 100-120 V o 220-240 V, 50/60 Hz, adaptándose de este modo a las redes eléctricas de todo el mundo sin intervención manual. Esta detección automática simplifica su uso en mudanzas internacionales o en préstamos entre sistemas.

Con sus 430 × 135 × 360 mm y sus 20 kg, la PSU-1000 presenta un tamaño imponente que da fe de la densidad de sus componentes internos. Disponible en aluminio cepillado negro, plata u oro, armoniza estéticamente con los demás elementos de la serie 1000 gracias a las características rejillas de ventilación mecanizadas en el chasis.

Características técnicas

Arquitectura y diseño

• Diseño sofisticado con filtrado inductivo mediante doble bobina de choque en la etapa analógica
• 5 transformadores en total
  • 4 transformadores dedicados a la etapa de potencia y al aislamiento galvánico
  • 1 transformador para el filtro inductivo
• 5 reguladores de tensión de bajo ruido para garantizar una alimentación estable y sin perturbaciones
• Reducción máxima de las interferencias electromagnéticas (EMI) y de las interferencias de radiofrecuencia (RFI)

Prestaciones eléctricas

• Variación máxima de la tensión de salida: 0,05 %
• Rechazo del ruido de línea: > 80 dB
• Rechazo del ruido en modo común: > 80 dB
• Tiempo de respuesta a plena potencia: < 2,5 µs

Alimentación y consumo

• Tensión de alimentación: 100–120 V / 220–240 V con detección automática, 50 / 60 Hz
• Consumo máximo: 100 W
• Potencia dinámica: > 200 W
• Consumo en espera: 1 W
• Fusible: 3,15 A F

Control y funciones

• Control de fase absoluta seleccionable desde el panel frontal

Características físicas

• Dimensiones (An × Al × Pr): 430 × 135 × 360 mm
• Cable de conexión: 1 m
• Peso neto: 20 kg
• Peso embalado: 25 kg
